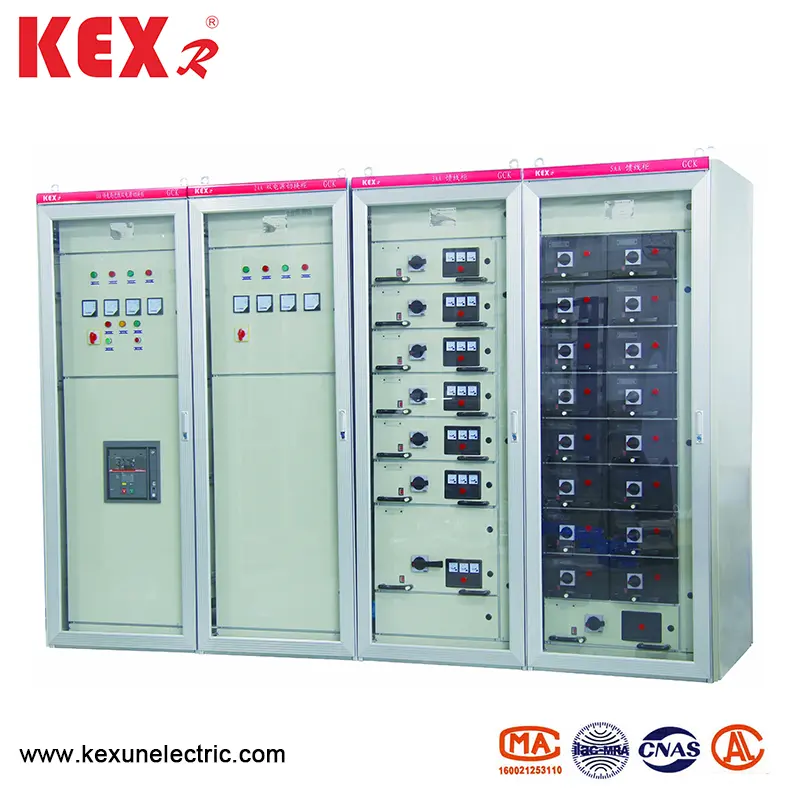

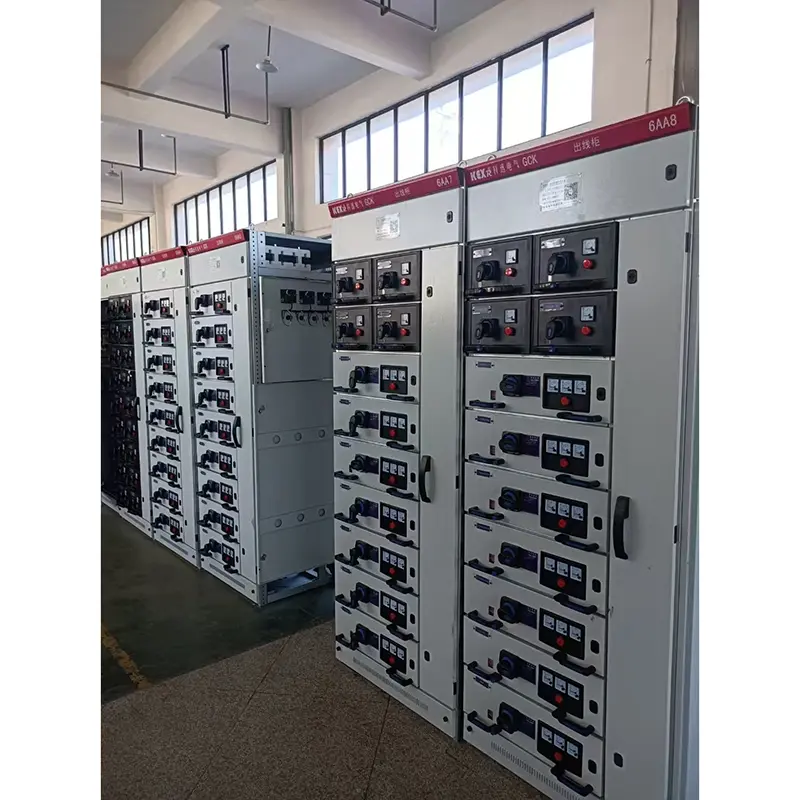

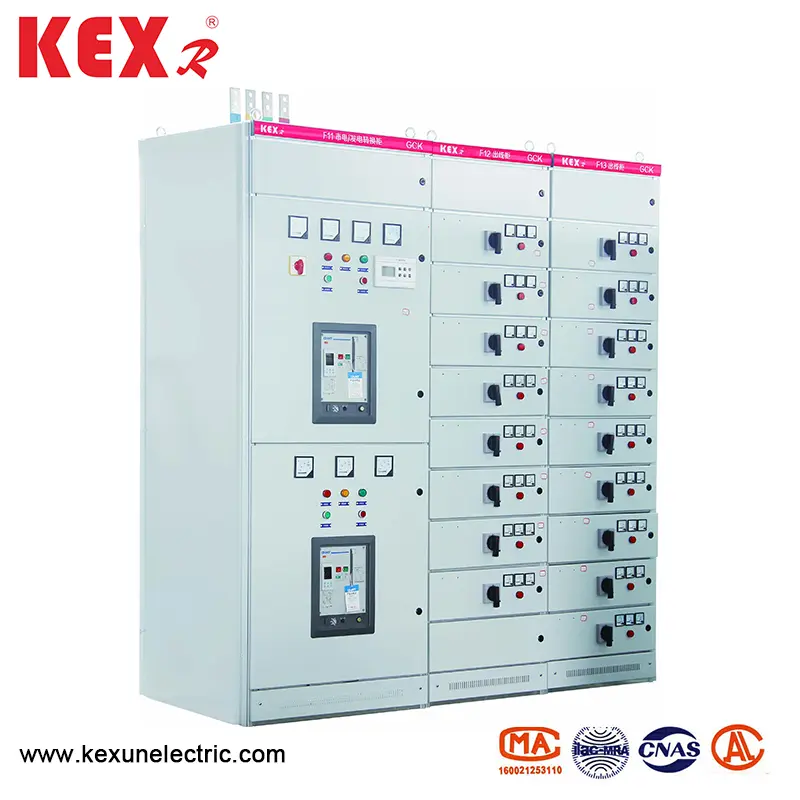

Ниско напрежение за изтегляне на теглене

● Характеристики на продукта

Това ниско напрежение за изтегляне на ниско напрежение има предимствата на високия капацитет на счупване, добрата динамична и термична стабилност, напреднала и разумна структура, практическа електрическа схема, серия, силна гъвкавост, произволна комбинация от различни схема, повече вериги, съдържащи се в един превключвател, запазване на площта, красив външен вид, високо ниво на защита, безопасност и надеждност, удобна поддръжка и така. Този продукт съответства на стандарта IEC439 Nemaics2-322, а също така отговаря на GB7251-87 "Национален стандарт" с ниско напрежение

● Основни технически параметри

● Архитектурна характеристика

Основната рамка за превключване на ниско напрежение за изтегляне на превключване е сглобена структура. Всички структурни части на рамката на превключвателя са свързани помежду си от винтове, за да образуват основна рамка. След това, според нуждите, вратите, преградите, преградите, чекмеджетата, монтажните скоби, автобусните пръти и електрическите компоненти се добавят, за да се сглоби цялостно превключване. Този LV превключвател има следните характеристики:

▶ 1. Рамката е изработена от профилирана стомана, разположена от триизмерна ъглова плоча и закрепена без заваряване, като по този начин се избягва деформацията на заваряването и напрежението и подобрява точността на инсталацията.

▶ 2. Монтажните отвори на рамките и части се променят според модула E = 20 mm.

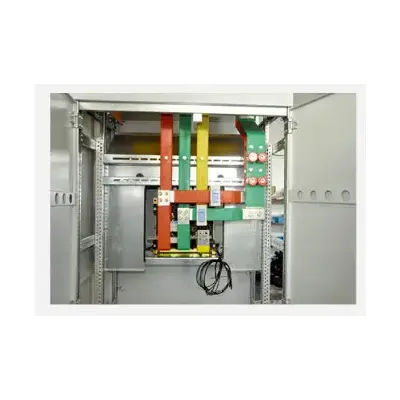

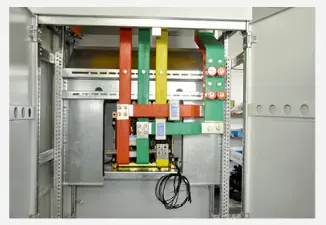

▶ 3. Вътрешните структурни части са поцинковани. След мариноване и фосфиране, екстериорът се напръсква с електростатичен епоксиден прах. 4. В входящия превключвател на центъра на захранването (PC), горната част е хоризонталната зона на шината, а долната част на хоризонталната шина е помещението за прекъсване на веригата. Прекъсвачите на вериги могат да бъдат оборудвани с вътрешни DW15C, ME и други серии, а също така могат да бъдат оборудвани с различни прекъсвачи, произведени от чуждестранни електрически компании според нуждите на потребителите, като например прекъсвачи от серия F, произведени от ABB Company и интелигентни прекъсвачи. По принцип PC устройството има основна верига (включително съединителя на шината) с обърнати редове. Когато номиналният ток е 630A-1600A, той заема разпределително устройство с общ размер 800 × 1000 × 2200 (ширина x дълбочина x височина). Основната верига без оборот заема разпределително устройство с външно измерение 800 × 800 × 2000 (ширина, дълбочина и височина). Когато номиналният ток е между 1600A-3150A, той заема разпределително устройство с общ размер 1000 × 1000 × 2200 (ширина x дълбочина x височина). Няма основни превключватели, които да са обърнати. Когато номиналният ток е 1600A-3150A, той заема разпределително устройство с външно измерение 1000 × 1000 × 220 (ширина × дълбочина × височина). Основната верига без оборот заема разпределително устройство с външно измерение 1000 × 800 × 2200 (ширина x дълбочина x височина).

▶ 4. Структурата на захранващото устройство за захранване (PC) е подобна на тази на входящото разпределително устройство. Когато захранващият ток е 630A-1600A, превключвателят 1000 × 1000 × 2200 (ширина × дълбочина × височина) може да бъде оборудван с две бримки, които са подредени нагоре и надолу.

▶ 5. Разходното устройство за контрол на двигателя (MCC) има два вида: монтирани на стена разпределителни уреди и монтирани на стената разпределителни устройства, горната част на които е хоризонтална зона на шината, а функционалната единица на чекмеджето е под зоната на хоризонталната шина, чиято ширина е 600 mm, а височината на функционалната зона на чекметора е 1840 mm. Когато тялото на превключвателя е монтирано на стена, лявата част на разпределителното устройство е функционална зона на единица, а дясната част има площ на кабела с широка 200 мм. Общите размери на превключвателя са 800/500/2200 (ширина/дълбочина/височина). Когато превключвателят е монтиран далеч от стената, ширината на разпределителната част е 600 мм, а зоната на изхода на кабела е в задната част на разпределителната част. Общите размери на превключвателя са 600 × 800 (1000) × 2200 (ширина x дълбочина x височина). Има два вида дълбочини на превключване: 800 и 1000. Предлагаме потребителите да избират превключване с дълбочина 1000, за да бъдат в съответствие с дълбочината на PC превключвателя. Когато чекмеджето бъде извадено от разпределителната част, живата част в превключвателя не е изложена, което е безопасно и надеждно.

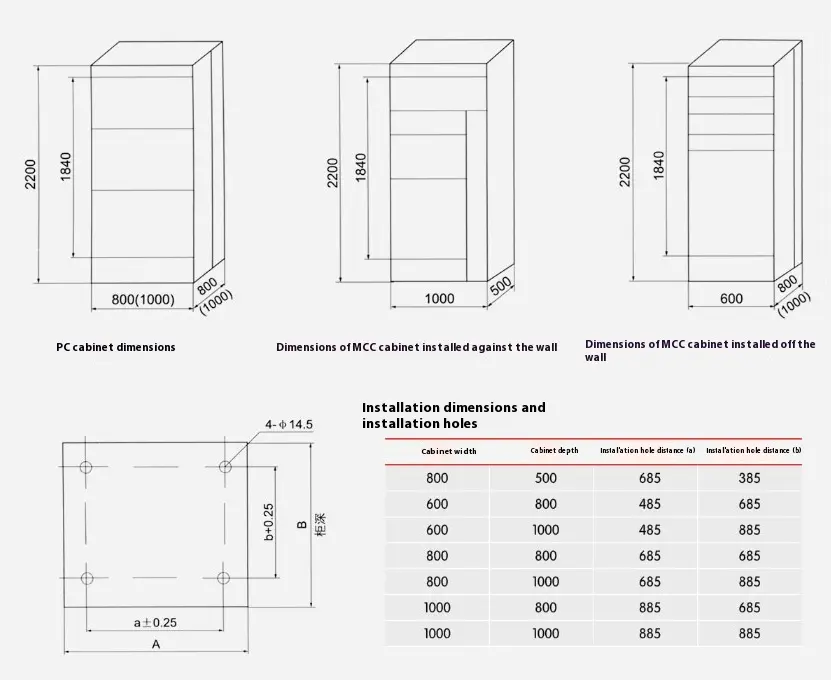

● Общи размери на LV Switchgear, размери на инсталацията

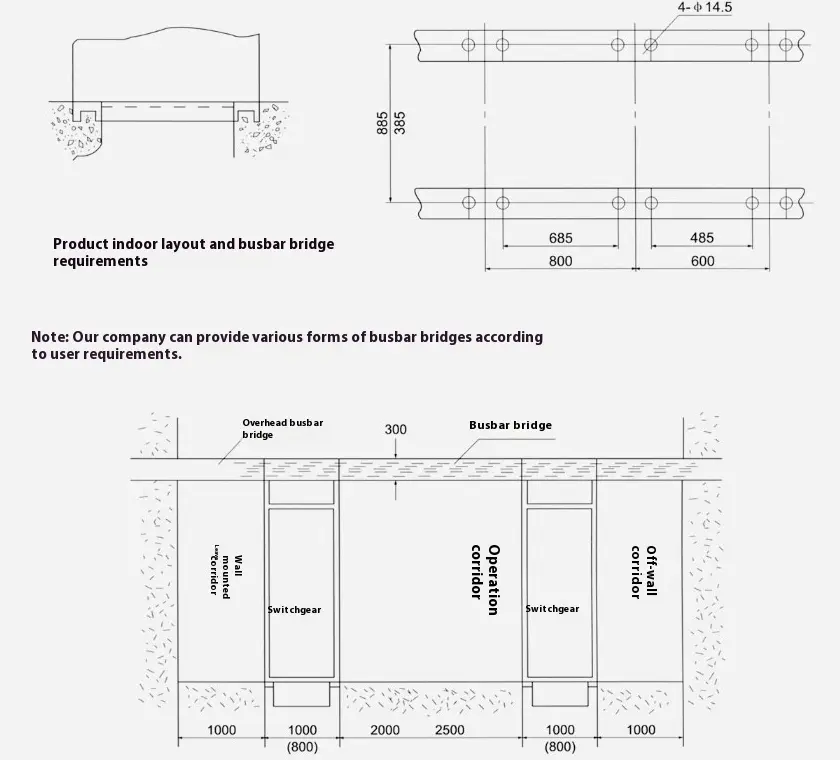

● Схематична диаграма на фондация за инсталиране на разпределителни уреди с ниско напрежение

● Внимание

▶ При инсталирането на този продукт хоризонталната линия между превключвателя за изтегляне на ниско напрежение трябва да бъде здраво и надеждно свързана.

▶ Вратата на този продукт има заключваща функция с основния превключвател, тоест вратата може да се отвори само при условие за повреда на захранването. Другата страна на този продукт е винтово уплътняваща плоча, която няма заключваща функция с основния превключвател. Затова, моля, изключете захранването, когато разглобявате страничната плоча на този продукт за поддръжка.

▶ Непрофесионерите не трябва да отварят разпределителните устройства за поддръжка.
