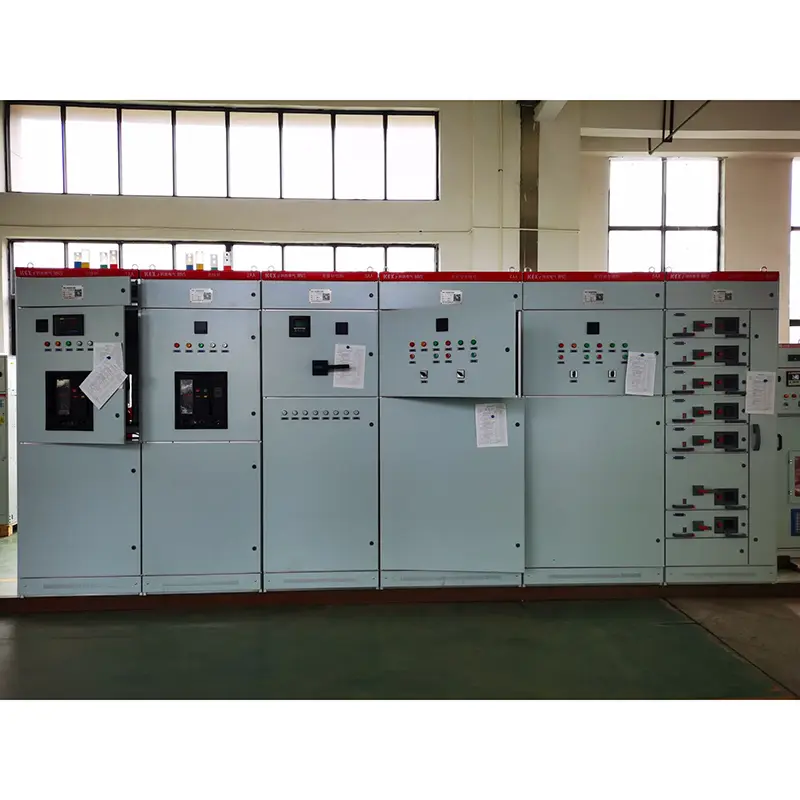

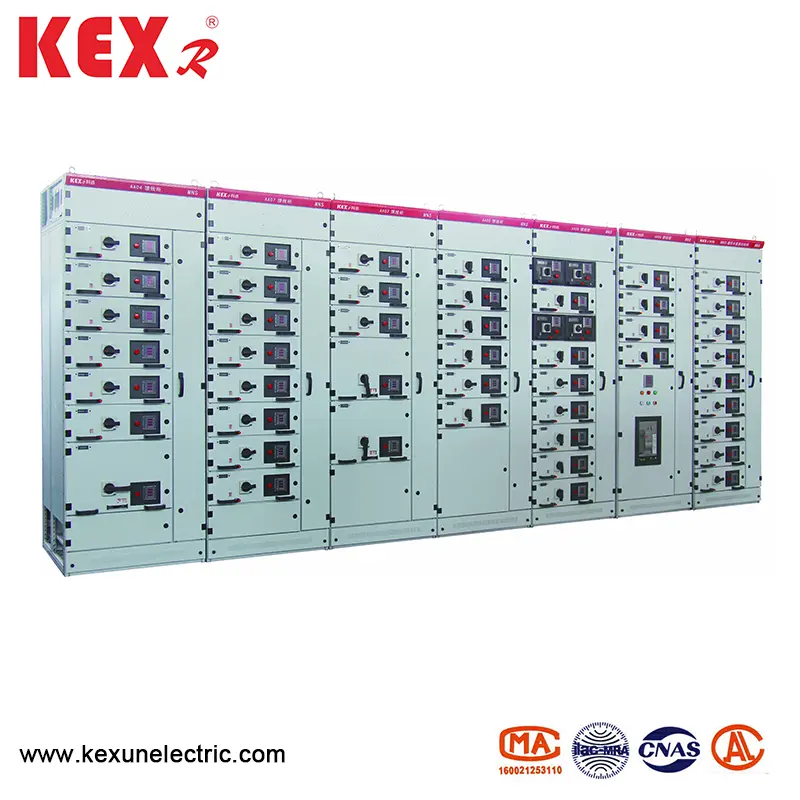

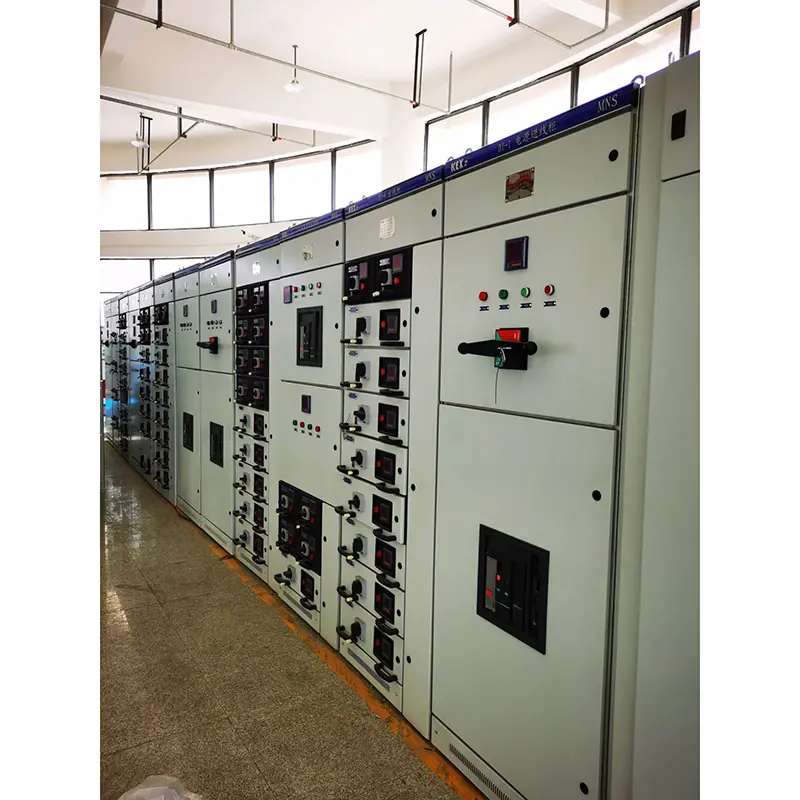

Шкаф за разпределение на мощността с ниско напрежение

● Стандарти

MNS тип ниско напрежение Кабинетът за разпределение на мощността съответства на националните професионални стандарти на GB7251.1 Ниско напрежение и JB/T9961 ниско напрежение за изтегляне и международни професионални стандарти като IEC439-1.VDE0660 Част V.

● МНС тип ниско напрежение Кабинет за разпределение на мощността, използвайки условия

▶ Температура на околната среда: -5 ~ 40 ℃ ， 24h средно по-малко от 35 ℃

▶ Атмосферни условия: Въздухът е чист и относителната влажност не трябва да надвишава 50% при най -високата температура от +40 ℃. При по -ниски температури се допуска по -висока относителна влажност, например 90% при +20 ℃, но температурните промени трябва да се вземат предвид и понякога може да се случи кондензация.

▶ Надмора: По -малко от 1000 м, шкаф за разпределение на мощността с ниско напрежение на MNS е подходящ за транспортиране и съхранение при следните температури: -25 ℃ до +55 ℃ и може да достигне +70 ℃ в рамките на 24 часа за кратко време. При тези екстремни температури устройството не трябва да се повреди безвъзвратно и то трябва да работи нормално.

▶ Ако горните условия не могат да бъдат изпълнени, той се урежда чрез консултация между потребителя и Kexun.

▶ Когато това устройство се използва в офшорни платформи за пробиване и производство на нефт и атомни електроцентрали, се подписва техническо споразумение отделно.

● Основни технически параметри от типа MNS тип ниско напрежение разпределение на мощността

◆ Електрически производителност

◆ IP степен

Спазвайте стандартите IEC529 и DIN40050. IP30 защитава твърдите вещества, по -големи от φ φ2.5mm, IP40 защитава твърдите вещества, по -големи от φ 41.0mm, а IP54 предпазва от прах и пръскане във всяка посока (моля, консултирайте се с производителя, когато поръчвате нивото на защита на IP54).

◆ Структура на шкафа

Основната структура на шкафа за разпределение на мощността с ниско напрежение е съставена от С-образни профили. Раздел C се образува чрез огъване на стоманена плоча с E = 25 mm като отвор за монтаж на модула. Всички шкафове и вътрешни прегради са поцинковани и пречистени. Около панелите на вратите страничните панели са изработени от електростатично пръскане с високо напрежение. Вижте фигурата по -долу за основната структура на шкафа.

Type Switch Type Cabinet

1. Разстояние между центровете за разпределение на мощността (PC1: EMAX, MT, 3WN, AH, ME SERIE SERIES BREAKERS може да се използва.

2. Кабинет за управление на двигателя (MCC): Той се сглобява от големи и малки чекмеджета, а основният превключвател на всеки контур приема високо счупване на пластмасовия прекъсвач или въртящ се превключвател на товар с предпазител. Автоматичен шкаф за компенсация на коефициента на мощност (с ръчни, автоматични и отдалечени устройства за компенсация на коефициента на мощност)

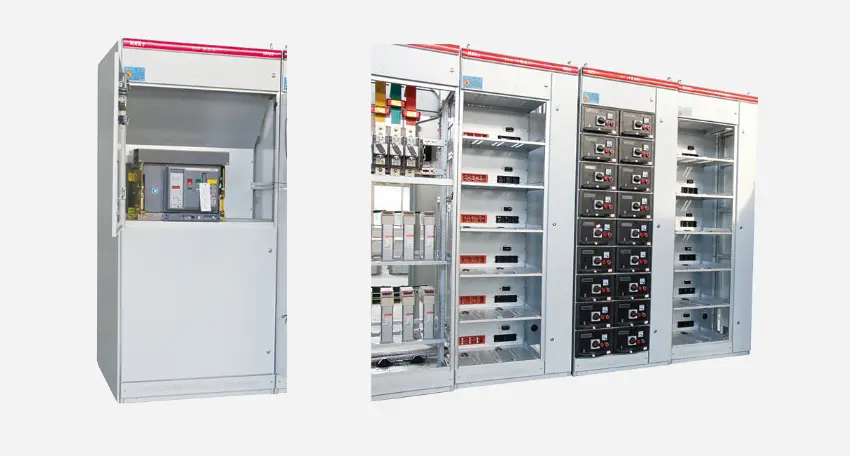

◆ Център за разпределение на електроенергия (PC)

◆ B Кабинетът за контрол на двигателя (MCC)

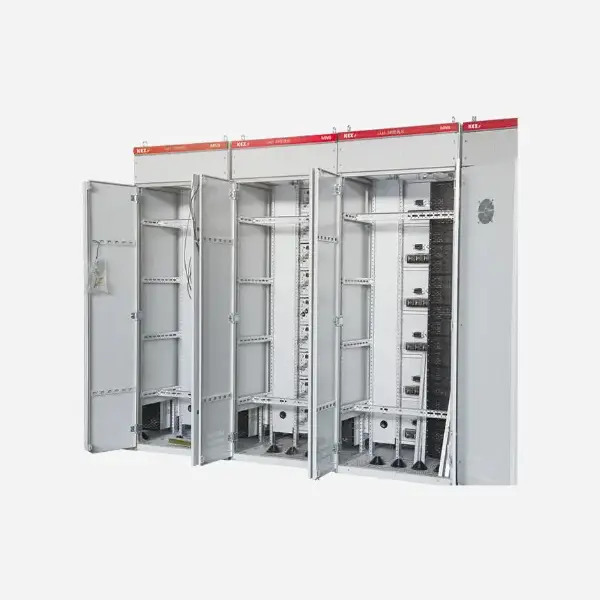

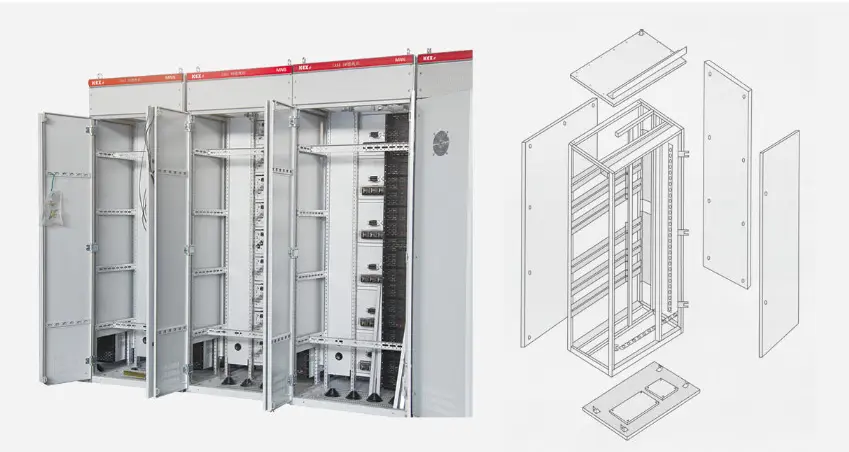

◆ Структура на рамката на шкафа, съставена от C-образни профили

◆ Схематична диаграма на шкафа за разпределение на мощността на MNS тип MNS

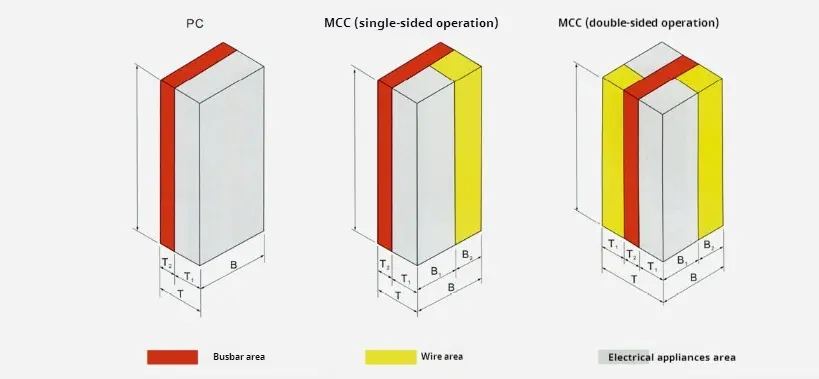

● Дизайн на дяла на шкафа

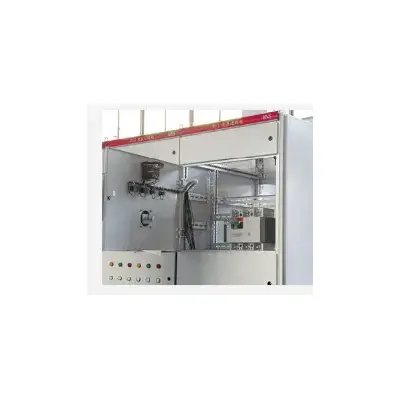

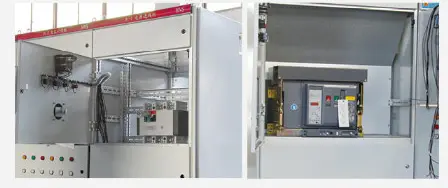

◆ Център за дистрибуция на мощност (PC)

(1) PC шкафът е разделен на три отделения; Хоризонтално отделение на шината: в задната част на шкафа; Функционално отделение за единица: В предната горна част на шкафа или от предната лява страна на шкафа;

(2) Мерки за сегментиране: Хоризонталното отделение на шината и отделението за функционални единици са разделени от стоманени плочи. Заделението за контрол е отделено от функционалното отделение на единицата чрез пластмасов пластмасов капак на пластмасовия етер на пламък.

(3) Прекъсвачът на веригата на рамката, инсталиран в шкафа, може да се работи ръчно извън шкафа в затворено състояние. Наблюдавайте състоянието на отваряне и затваряне на прекъсвача и преценете дали прекъсвачът е в тестовото положение или работното положение според връзката на позицията между работен механизъм и вратата.

(4) Структура на разделяне е проектирана между основната верига и спомагателната верига. Спомагателните електрически агрегати, състоящи се от метри, сигнални светлини и бутони, са инсталирани на пластмасовата пластмаса, а капакът, изработен от пластмаса за полиуретанова пяна с пламък, е отделен от основната верига зад дъската.

Center Center Control Control Center и малък текущ център за разпределение на мощността (MCC)

Кабинетът от типа на чекмеджето MCC е разделен на три отделения, а именно хоризонталната отделение на шината зад шкафа, отделението за функционална единица отляво в предната част на шкафа и кабелното отделение вдясно в предната част на шкафа. Хоризонталното отделение на шината и отделението за функционални единици са разделени от функционални табла, изработени от пластмаси, разпадащи пламъци, а отделението за кабел е отделено от хоризонталното отделение на шината и отделението за функционално устройство от стоманени плочи. Център за управление на двигателя на MCCI) Чекмеджетата са разделени на следните пет типа: 8E/4: височина 200 × ширина 150 × дълбочина 400 mm. 8E/2: височина 200 × ширина 300x дълбочина 400 mm. 8E: височина 200 × ширина 600 × дълбочина 400 mm. 16E: височина 400 × ширина 600 × дълбочина 400 mm. 24e: височина 600 × ширина 600 × дълбочина 400 mm.

◆ Структура на шкафа за превключвател на задния изход

За да се намали ширината на подредбата на шкафа за превключване, основната шина на шкафа за превключване е хоризонтално инсталирана в горната част на шкафа за превключване, а задната половина на шкафа е кабелна стая, където са свързани входящи и изходящи кабели. Предната част на шкафа за превключване е помещението за устройства, където са инсталирани функционалните единици на превключвателя. В тази система кабелната стая отстрани на шкафа за превключване се премества в задния шкаф, което значително намалява ширината на подредбата на шкафа за превключване, за да се отговори на допълнително изискванията на пространственото оформление на подстанцията.

Кабинетът за захранване е широк 600 мм и дълбочина 1000/1200 мм, с независима главна автобусна стая в горната част, която е изолирана от помещението за устройства. Ефективната височина на инсталиране на камерата на предното устройство е 72E (E = 25 mm), която е отделена от задната кабелна камера от многофункционалната платка, като се използва пълноценно пространството за инсталиране на шкафа за превключване, с компактна структура и гъвкава конфигурация на блока. Кабелната стая на гърба има врата, която е удобна за инсталиране и поддръжка. Ширината на входящия шкаф се определя според тока на рамката на входящия блок. Препоръчителната ширина е 400/600/800/1000mm, а дълбочината на шкафа е 1000 мм.

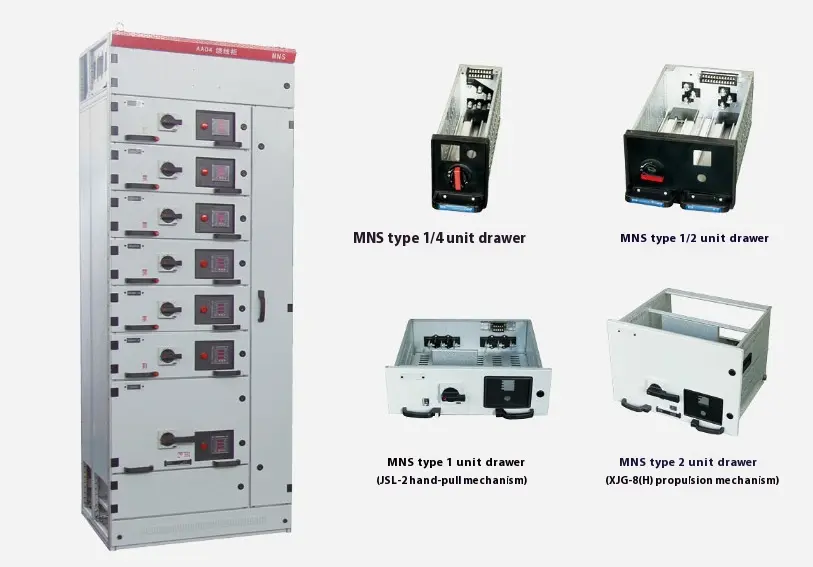

● Тип чекмедже

(1) 8e/4: Сглобете 4 чекмеджета в пространството на височината 8e.

(2) .8E/2: Сглобете 2 чекмеджета в пространството на височината 8e.

(3) 8e: Сглобете чекмеджето в пространството на височината 8e.

(4) 16E: Сглобете чекмедже на височина 16E (400 мм).

(5) 24e: Сглобете чекмедже на височина 24e (600 mm). Пет вида чекмеджета могат да бъдат сглобени поотделно в шкафа и могат да се използват и за смесен сглобяване. Вижте таблицата по -долу за максималния брой чекмеджета, които могат да бъдат настанени в шкаф за единичен монтаж.

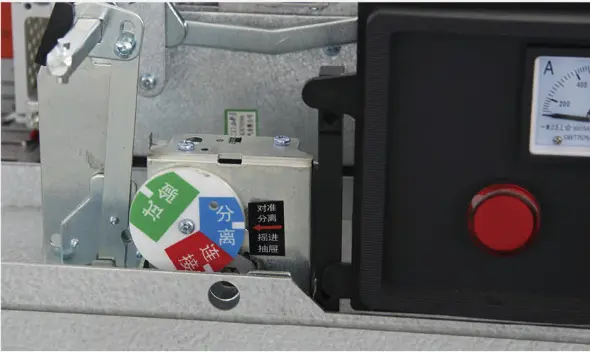

◆ Електрическо и механично блокиране на чекмеджетата

Чекмеджето има надеждно механично заключващо се положение, което се контролира от операционната дръжка и има очевидни и точни позиции за затваряне, тестване, рисуване и изолиране. Вижте фигурата за функцията на работния механизъм. За да се засилят предпазните мерки, катинарите могат да се добавят след позициониране на операционната дръжка и могат да се добавят до три брави, както е показано на лявата фигура. След като е налице блокът на чекмеджето, той трябва да действа в строго съответствие с функцията за работа и позицията, изброени на фигура 4 и фигура 5, в противен случай лесно ще повреди структурните части, така че моля, обърнете внимание, когато го използвате.

◆ 8e/4 и 8e/2 работи функцията за превключване

◆ 8e и 16e, 24e задейства функцията за превключване

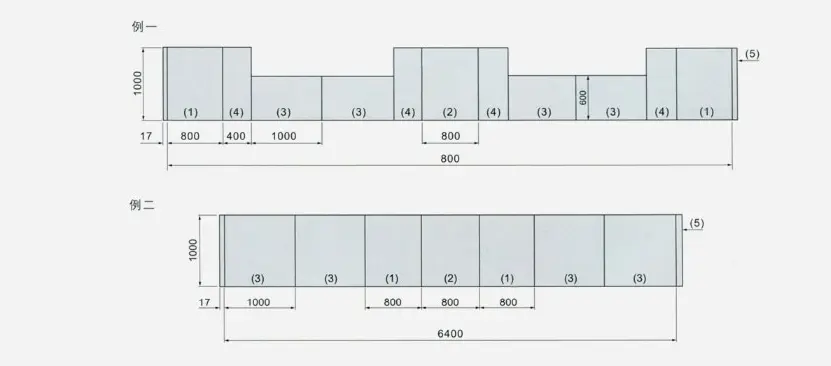

◆ Схематична схема на комбиниран режим

● Инсталиране, използване и поддръжка

1. Когато устройството пристигне до местоназначението, първо проверете дали опаковъчната кутия е завършена. Ако устройството не е инсталирано веднага, то трябва да се съхранява на сухо и чисто място.

2. Устройството се препоръчва да бъде монтирано далеч от стената или може да бъде монтирано срещу стената. Равнината на основата на инсталацията трябва да бъде плоска, а хоризонталната грешка на стоманата на основния канал е 1/1000, а отклонението на общата дължина е 3 mm ..

3. Препоръчва се да се използва 8,8 клас и миене на напрежение за фиксирането на болта на всички проводими части, а препоръчителният въртящ момент е показан в таблицата по -долу:

4. Кабелна обвивка на кабела и определен брой медни конектори за вторична верига, доставени от аксесоари за схема на MCC. (За да се адаптира към студената притискаща обработка на медни фуги, за вторични кабели се препоръчват многоядрени гъвкави проводници).

5. След свързване на кабела, дъното на устройството трябва да бъде затворено, за да се предотврати пълзенето на малки животни в шкафа и да причини аварии на късо съединение.

6. След инсталиране или настройка, преди да се включат в експлоатация, са необходими следните проверки и тестове:

▶ Проверете дали електрическото оборудване и контролното окабеляване, инсталирани в устройството, отговарят на изискванията на фабричните чертежи.

▶ Ръчната работа на различни превключватели трябва да бъде гъвкава, без аномалия или задръстване.

▶ Проверете дали действията на механичния механизъм за блокиране и електрическото заключващо устройство са правилни и надеждни, което трябва да отговаря на системните изисквания.

▶ Проверете дали изолационното съпротивление на основната верига и контролната верига отговаря на определените изисквания.

▶ Проверете дали електрическото оборудване, инсталирано в устройството, е в добър контакт и отговаря на техническите изисквания на самия електрически уред.

▶ Проверете дали има чужд материя вътре в устройството и дали монтажните винтове на различни части са разхлабени.

◆ Инструкции за експлоатация за издърпване на MCC:

(1) Само след като дъното на чекмеджето влезе правилно в водача може да бъде избутано в шкафа, в противен случай чекмеджето ще бъде повредено или не може да бъде извадено.

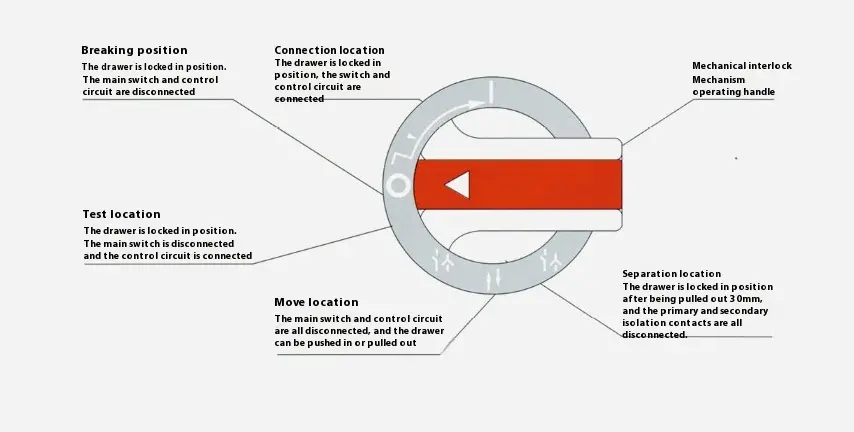

(2) Вижте Фигура 4 за символите и функциите на панела на чекмеджета 8E/4 и 8E/2. Стрелката от положението на счупване "o" до работно положение "I" на фигурата показва, че операционната дръжка трябва да бъде натисната първо и след това да се върти от "o" до "i". Когато се връщате, няма нужда да го натискате, просто завъртете дръжката "аз" към "o" и след като пуснете дръжката.

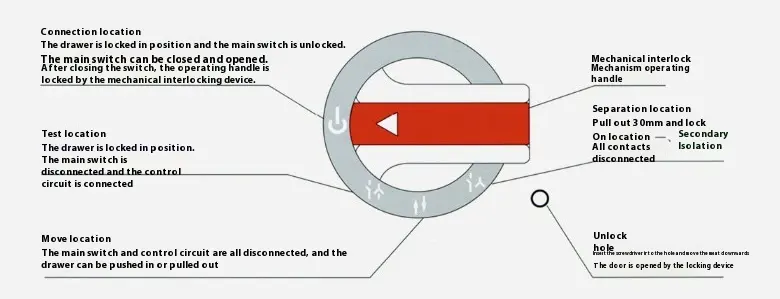

(3) Вижте Фигура 5 за символите и функциите на панела с чекмедже 8E-24E. Когато дръжката достигне работното положение, механизмът освобождава механичното заключване на основния превключвател и след това основният превключвател може да бъде затворен и отворен. Въпреки това, когато основният превключвател е затворен, дръжката на блокиращия механизъм не може да се управлява. На вратата в долния десен ъгъл има малък пластмасов капак, който отговаря на знака, който е механизмът на отключване на вратата. Процесът на работа е следният: Когато чекмеджето е в работно положение, ако искате да отворите вратата, първо издърпайте малкия капак, след това поставете отверката в отвора и преместете капака надолу, за да отворите вратата. Не забравяйте да покриете малкия пластмасов капак след отваряне на вратата, в противен случай първоначалното ниво на защита ще бъде унищожено.

● Транспортиране и съхранение на устройства

▶ Устройството не е позволено да се преобърне и да претърпи тежки вибрации.

▶ Ъгъл на транспорта трябва да се използва при повдигане на устройството след разопаковане, а включеният ъгъл на два стоманени проводници и въжета трябва да бъде ≤1200. Ако се използва камион, валяк или мотоциклет, той не се разрешава да се извършва директно на подцелването на устройството.

▶ Когато устройството е инсталирано на място, ако искате да преместите позицията за кратко разстояние, можете да го изтръгнете в четирите ъгъла на шасито.

▶ Електрическите продукти и части не могат да бъдат разглобени по желание в устройството.

▶ Дъждът трябва да се предотврати да се намокри и температурата на околната среда трябва да бъде в съответствие със съответните разпоредби на тази извадка.

● пълнота на продуктите

Кабинетът за разпределение на мощността на MNS тип MNS е прикрепен със списък за опаковане, сертификат на продукта, ръководство за инструкции за продукта и необходимите чертежи, а ключът на вратата и резервните части, предоставени според поддържащия списък, са прикачени.
