Променлив ток за разпределение на ниско напрежение

● Използване на условия на GGD тип променлив ток за разпределение на ниско напрежение

▶ Температурата на околния въздух не трябва да бъде по -висока от +40 ℃ или по -ниска от -5 ℃, а средната температура в рамките на 24 часа не трябва да бъде по -висока от +35 ℃

▶ Надморската височина на мястото на инсталиране и използване на закрито не трябва да надвишава 2000m ；;

▶ Относителната влажност на околния въздух не трябва да надвишава 50% при най -високата температура от +40 ℃, а по -голяма относителна температура трябва да се допусне при по -ниска температура (например 90% при +20 ℃), като се има предвид, че влиянието на подозрителната роса може да възникне от време на време поради температурни промени;

▶ Когато е монтирано оборудването, наклонът с вертикалната равнина не трябва да надвишава 5:

▶ Оборудването трябва да бъде инсталирано на място, където няма насилствени вибрации и удари и където не е достатъчно за кородиране на електрически компоненти;

Забележка: Когато потребителите имат специални изисквания, те могат да договарят с производителя.

● Основни електрически параметри

● Функция за дизайн

▶ Кабинетът от GGD тип променлив ток за разпределение на променлив ток е под формата на общ шкаф и рамката се сглобява чрез локално заваряване с 8mf студено оформена стомана. Частите на рамката и специалните поддържащи части се доставят от определения производител на стомана, за да се гарантира точността и качеството на шкафа. Компонентите на универсалния шкаф са проектирани според модулния принцип и има 20 монтажни дупки. Универсалният коефициент е висок, което може да накара фабриката да реализира предварителна продукция, която не само съкращава производствения цикъл, но и подобрява работната ефективност.

▶ Дизайнът на GGD тип променлив ток за разпределение на променлив ток напълно разглежда разсейването на топлината в работата на шкафа. В горния край на шкафа има различен брой охлаждащи слотове. Когато електрическите компоненти в шкафа генерират топлина, горещият въздух се издига и се изхвърля през горния слот, докато студеният въздух непрекъснато се попълва в шкафа през долния слот, така че запечатаният шкаф образува естествен вентилационен канал отдолу догоре, за да се постигне целта на охлаждането.

▶ Според изискванията на съвременния дизайн на моделиране на индустриални продукти, GGD тип променлив ток за разпределение на ниско напрежение възприема метода на съотношението на златната секция, за да проектира формата на шкафа и размера на разделението на всяка част, което прави целия шкаф красив и щедър.

▶ Вратата на шкафа е свързана с рамката чрез въртящ се панта, което е удобно за инсталиране и разглобяване. В нагънатата на вратата е вградена гумена лента на фронтон. Когато вратата е затворена, лентата между вратата и рамката има определен удар на компресия, което може да попречи на вратата да се сблъска директно с шкафа и да подобри нивото на защита на вратата.

▶ Вратата на инструмента, оборудвана с електрически компоненти, е свързана с рамката чрез множество нишки от меки медни проводници, а инсталационните части в шкафа са свързани с рамката чрез изтръпнали винтове, така че целият шкаф представлява пълна система за защита на заземяването.

▶ Горният слой на шкафа е изработен от полиестерна оранжева боя за печене, която има силна адхезия и добра текстура. Целият шкаф е с под светлина тон, който избягва ослепителния ефект и създава удобна визуална среда за дежурния персонал.

▶ Горният капак на шкафа може да бъде премахнат, когато е необходимо, което е удобно за сглобяването и регулирането на основната шина на място. Четирите ъгъла на горната част на шкафа са оборудвани с повдигащи пръстени за повдигане и доставка.

▶ Нивото на защита на шкафа е IP30, а потребителите също могат да избират между IP20 и IP40 според изискванията на средата за използване.

● Инсталиране и употреба

След като продуктът пристигне на мястото за получаване, той първо трябва да провери дали опаковката е непокътната и да уведоми съответните отдели, за да намери причините във времето, когато се намерят проблеми. За продукти, които не са инсталирани веднага, те трябва да бъдат поставени на подходящи места според разпоредбите на условията за нормална употреба.

◆ Инсталиране на продукта

Инсталирането на продукти се извършва съгласно схематичната схема на инсталацията (виж приложената фигура), а основните канални стомана и болтове се предоставят от потребителите. Когато основната шина е монтирана на цял ред с калай, припокриващата се повърхност се ремонтира и изравнява, почиства, покрива с неутрална вазелин или предприема други мерки и след това се закрепва с болтове.

◆ Продуктите се проверяват и тестват за следните елементи след инсталирането и преди да бъдат пуснати в експлоатация.

▶ Проверете дали горната боя на шкафа е паднала и дали шкафът е сух и чист.

▶ Независимо дали механизмът на експлоатация на електрическите компоненти е гъвкав и не трябва да има заглушаване или прекомерна работна сила.

▶ Дали включването на основните и спомагателните контакти на основните електрически уреди е надеждно и точно.

▶ Независимо дали съотношението и полярността на индикацията и трансформатора на инструмента са правилни.

▶ Независимо дали връзката на шината е добра и дали изолацията поддържа, монтиращите части и аксесоари се инсталират здраво и надеждно.

▶ Независимо дали спомагателният контакт отговаря на изискванията, дали спецификацията на предпазителя на предпазителя е правилна, дали стойността на настройките на релето отговаря на изискванията за проектиране и дали действието е надеждно и точно.

▶ дали контактът на веригата отговаря на изискванията на електрическата схематична диаграма.

▶ дали системата за защита на защитата отговаря на изискванията.

▶ Използвайте 500-волтов мегохметър, за да измервате стойността на съпротивлението на изолацията не по-малка от 1 мегохметър.

◆ Предварителни мерки за употреба

(1). Този продукт не е инсталиран срещу стената, работи от едната страна (отпред) и се поддържа с двойни врати. Само квалифицирани професионалисти могат да влязат или да отворят канала за поддръжка на продукта и вратата на шкафа за работа, проверка и поддръжка.

(2). Въздушният превключвател след много пъти ще осъществи основния контакт на местните изгаряния и ще произвежда въглеродни вещества, ще увеличи съпротивлението на контакта, трябва да бъде редовна поддръжка и поправяне на въздушен превключвател според неговите инструкции за работа.

◆ Пълен набор от продукти

▶ Списък за опаковане

▶ Сертификат на продукта

▶ Инструкции за употреба

▶ Отчет за фабричен тест

▶ Съответни електрически чертежи

▶ Клавиши на вратата на шкафа, работни дръжки и резервни части, посочени в договора.

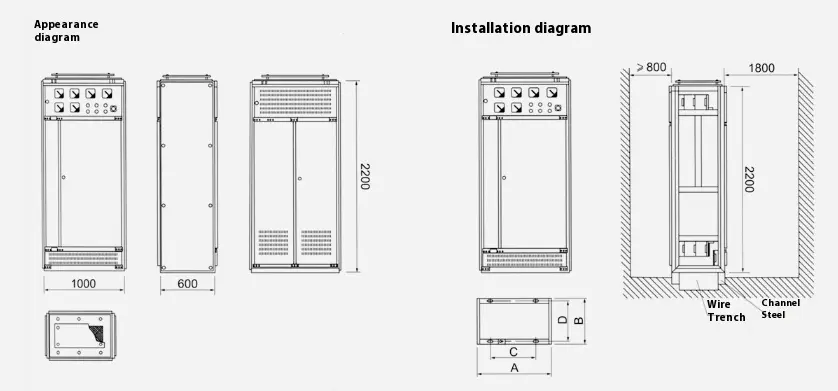

● Схематична схема на очертания и монтаж
