Ниско напрежение разпределение на мощността

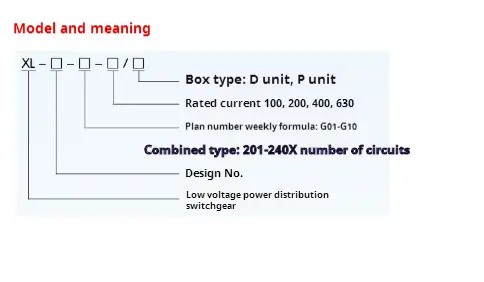

● Значение на модела

● Използване на условия

◆ Изключителното разпределение на мощността на типа XL-21 трябва да се инсталира на надморска височина по-малка от 2000м.

◆ Атмосферната температура и температурата на атмосферния въздух не са по -високи от +40 ℃, но средната температура не е по -висока от +35 ℃, а температурата на околния въздух не е по -ниска от -100 ℃ за 24 -часов период.

◆ Не трябва да има прекомерен прах, киселина, сол, корозивен и експлозивен газ във въздуха. Относителната температура не трябва да надвишава 50% при най -високата температура +40 ℃, а по -висока относителна температура се позволява при най -ниска температура, като 90% под +20 ℃. Трябва да се счита, че от време на време може да се появи обща кондензация поради температурни промени.

◆ Когато потребителите имат специални изисквания, те могат да договарят с производителя.

● Дизайн функции

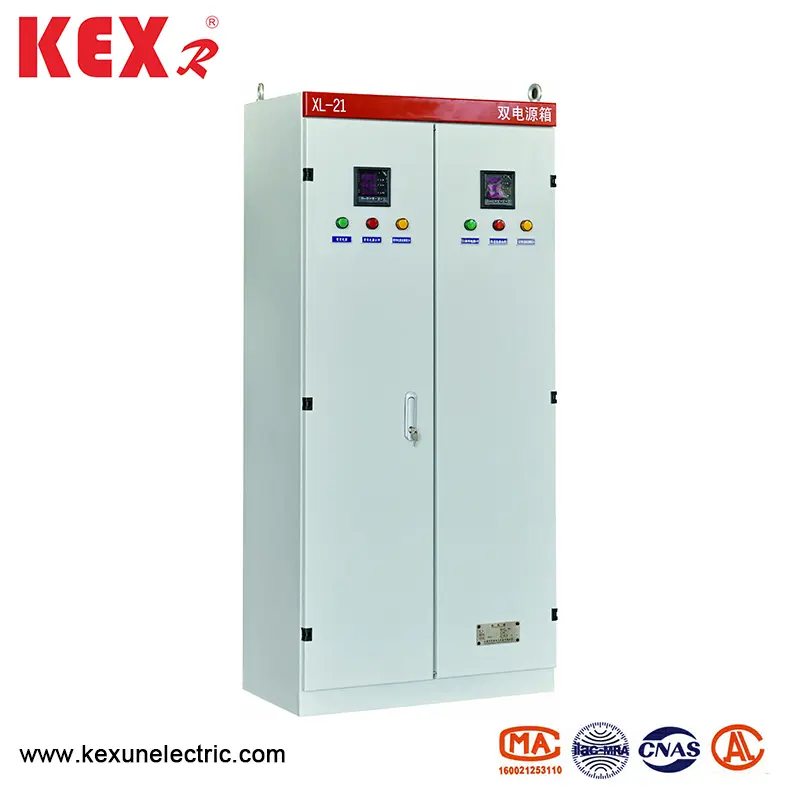

◆ XL-21 Тип превключвателят с ниско напрежение за разпределение на мощността е монтиран на пода и може да бъде директно инсталиран под трансформатора. Корпусът на превключвателя е изработен от висококачествена стоманена плоча заварена или сглобена, а работната дръжка на превключвателя на нож е инсталирана на дясната колона пред разпределителното устройство, което може да се използва за превключване на захранването. Предстои е волтметър пред полето за разпределение на мощността. Указва напрежението на шината. Има врата пред кутията за разпределение на мощността. След отварянето на вратата се излага цялото оборудване в полето за разпределение на захранването, което е удобно за поддръжка. Тази кутия за разпределение на мощността приема нови компоненти, проектирани от Китай, който има характеристиките на компактната структура, удобната поддръжка и гъвкавата комбинация от схеми на вериги. Кутията за разпределение на захранването е оборудвана с прекъсвач на веригата като защита от късо съединение, а бутон за работа може да бъде инсталиран пред вратата.

◆ Режим на работа: Ръководство.

◆ Режим на инсталиране: вертикална инсталация

◆ Режим на окабеляване: Фиксирано окабеляване

● Технически параметри на превключвателя с ниско напрежение на XL-21

● Инсталиране и използване на превключвателя с ниско напрежение XL-21

◆ Кутията за разпределение на мощността може да бъде опакована и транспортирана само след преминаване на проверката. Когато продуктът пристигне до местоназначението, първо проверете дали полето е завършено. Ако кутията за разпределение на захранването не е инсталирано незабавно, съхранявайте продукта на сухо и чисто място.

◆ Кутията за разпределение на мощността може да бъде инсталирана според чертежа на инсталацията, а от потребителя се предоставя стомана и винтове на основния канал. Ако кабелът е изходящ, потребителят трябва да погребе фундаменталния канал и кабелния окоп извън долния болта на пастата.

◆ След инсталирането или преразглеждането на полето за разпределение на мощността, серия от елементи трябва да бъдат инспектирани и тествани, преди да бъде включена в експлоатация.

(1) Проверете дали вътрешното електрическо оборудване и окабеляване съответстват на схематичната диаграма.

(2) Проверете и управлявайте превключвателя няколко пъти, за да видите дали е гъвкав и нормален.

(3) Проверете и тествайте дали всички метри и релета са точни.

● Инструкции за поръчка

Документи и аксесоари, предоставени от Kexun при доставка.

▶ Списък с доставка.

▶ Сертификат на продукта.

▶ Докладът за инспекцията на фабриката.

▶ Описание на продукта

▶ Диаграма на първичната система, схематична схема на управление и вторична схема на окабеляване.

▶ Клавиши на вратата на шкафа, работни дръжки и резервни части, посочени в договора.

▶ Инструкции за използване на основни компоненти
