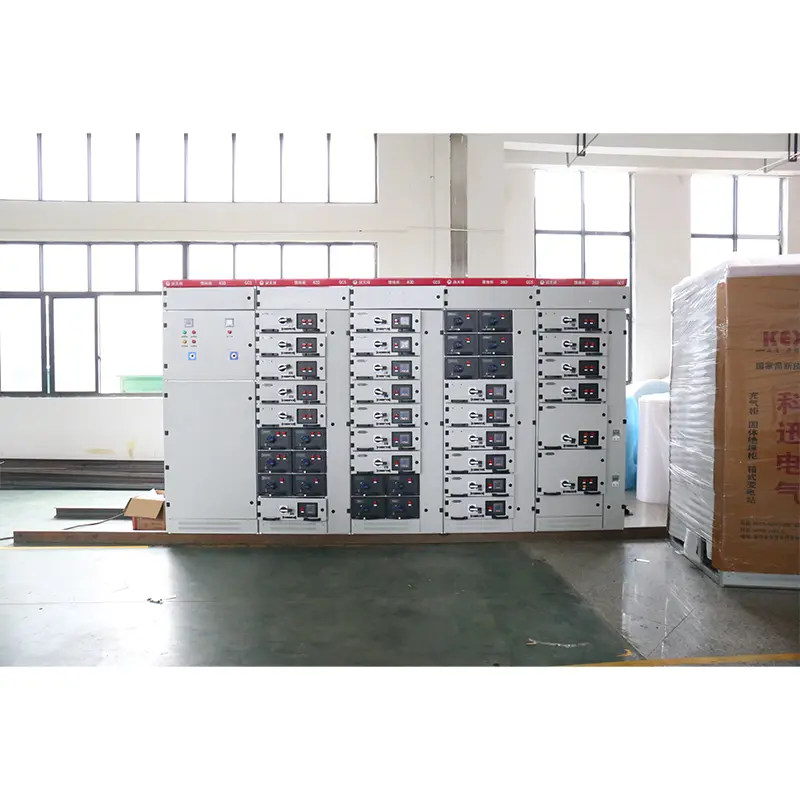

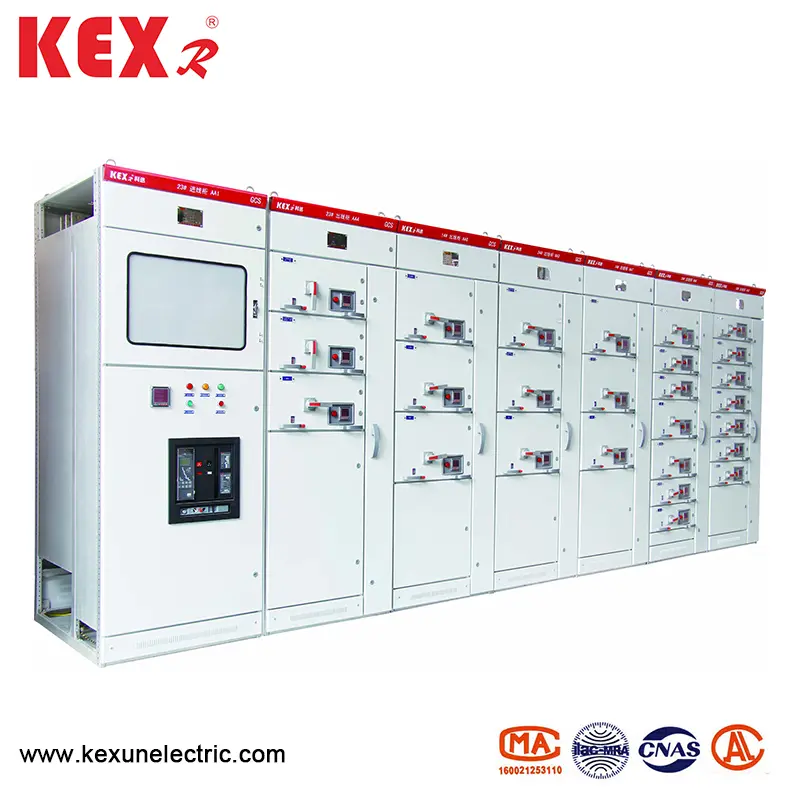

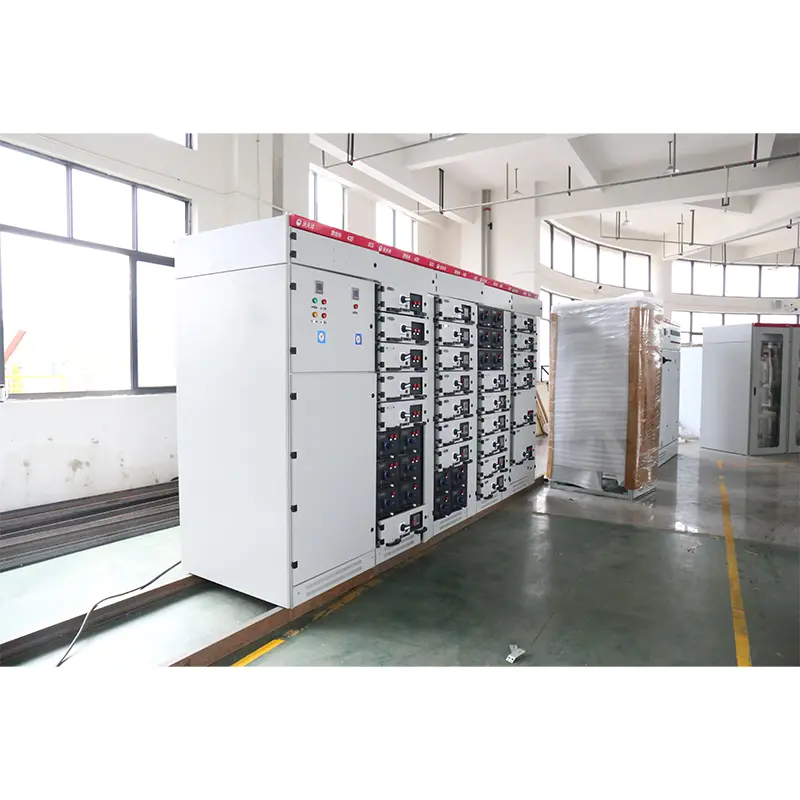

Пълен комплект с ниско напрежение

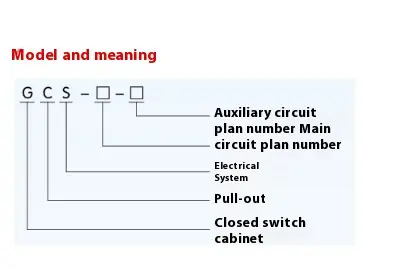

● Значение на модела

● Основни параметри

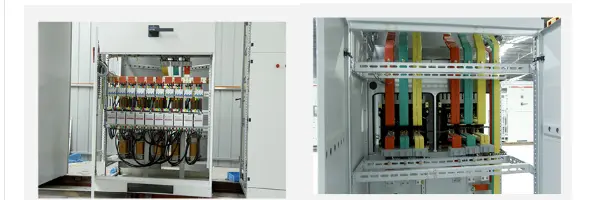

● Основна структура

▶ Основната рамка от GCS тип с ниско напрежение Пълен набор приема стомана от отворена секция от 8 mf, а двете страни на стоманата на секцията имат отвори за инсталиране с модула съответно 20 mm и 100 mm и ①9.2mm, така че вътрешната инсталация е гъвкава и удобна.

▶ Основната рамка е проектирана в две форми за сглобяване, а именно напълно сглобена структура и частично заварена структура (странична рамка и кръстосана греда), които потребителите да избират.

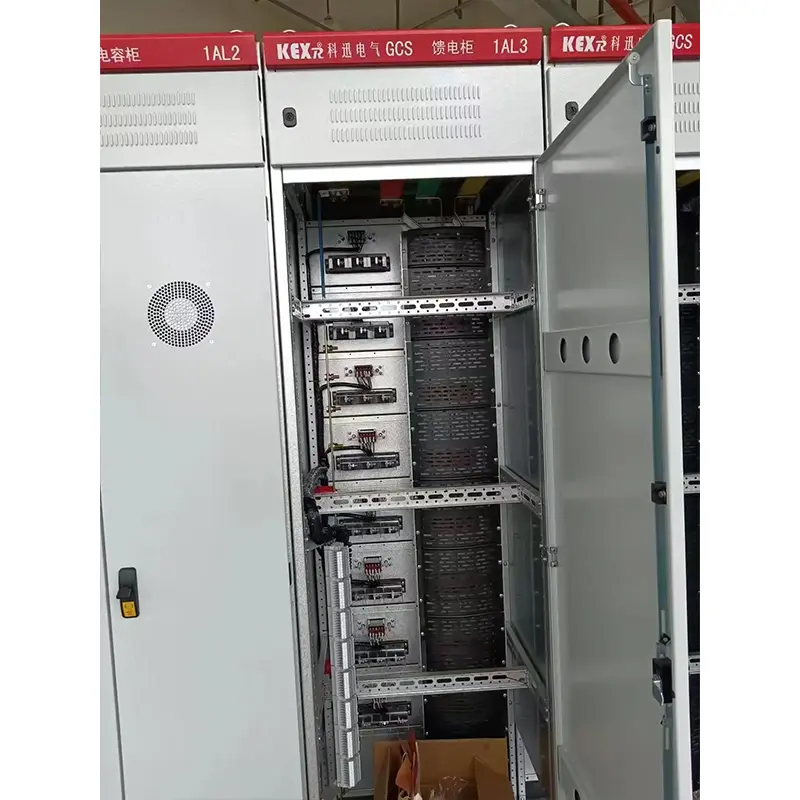

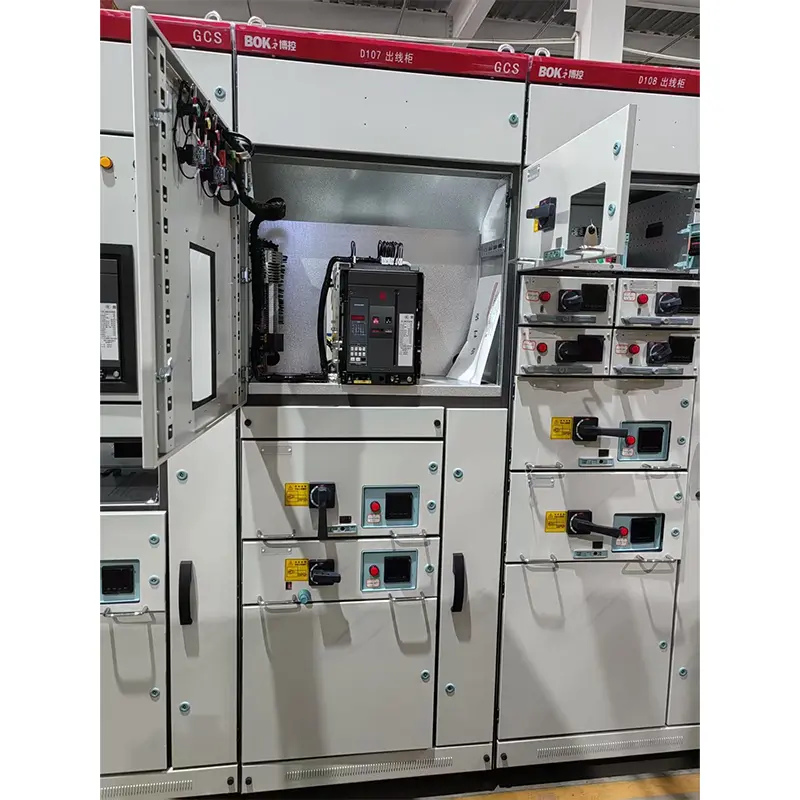

▶ Всяка функционална стая на устройството е изолирана един от друг и неговите отделения са разделени на функционално помещение за единица, автобусна стая и кабелна стая. Функциите на всяка камера са сравнително независими.

▶ Хоризонталната основна шина е подредена хоризонтално зад шкафа, което е основната мярка за направата на основната верига на устройството да има висока якост на късо съединение.

▶ Дизайнът на кабелното отделение го прави много удобен за кабелите да се качват нагоре и надолу.

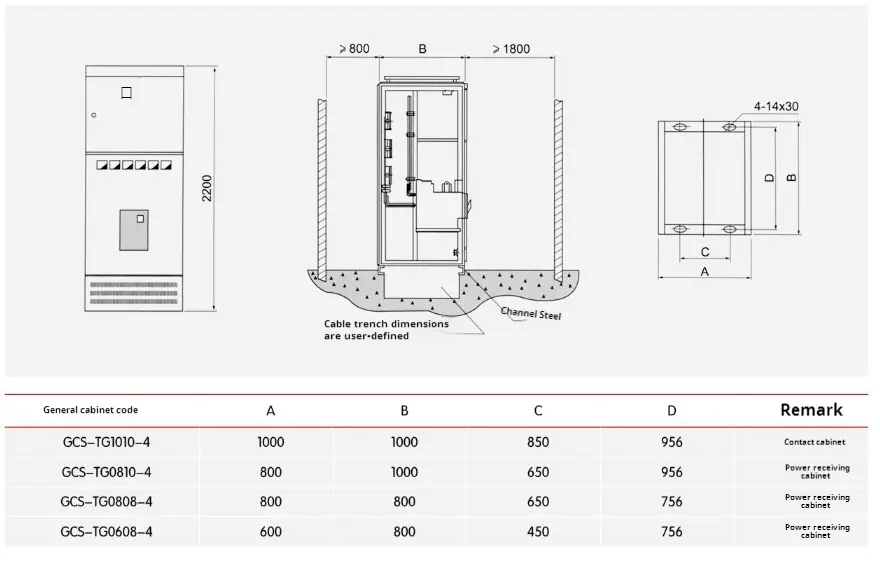

▶ Размер серия от общ шкаф на устройството (вижте таблицата по -долу):

● Инсталиране и използване на GCS тип ниско напрежение Пълен комплект

◆ След пристигането на продуктите на мястото за получаване, те първо трябва да проверят дали опаковката е непокътната. Ако бъдат открити проблеми, те трябва незабавно да уведомят съответните отдели на договора за правене на бизнес записи, да анализират причините заедно, да правят визи и да се справят с последствията. За продукти, които не са инсталирани веднага, те трябва да бъдат поставени на подходящо място и правилно да се съхраняват според условията на нормалното използване и изискванията на временните разпоредби за съхранение на електрическото оборудване. 1. Продуктът се инсталира съгласно схематичната схема на инсталацията (виж приложената фигура). Стоманата на основния канал и болтовете, когато методът за фиксиране на болта е приет от потребителя. Когато основната шина е свързана, ако повърхността е неравномерна поради транспортиране, съхранение и други причини, тя трябва да бъде изравнена преди свързване и закрепване.

◆ Когато устройствата са инсталирани отделно или в колони, тяхната вертикалност, неравномерност на повърхността на шкафа и отклонение на пропуските между шкафовете трябва да отговарят на изискванията в таблицата по -долу.

◆ Проверка и проверка след пълния комплект с ниско напрежение тип GCS

инсталация и преди да се включи в експлоатация

(1) Проверете дали горната боя или други покривни материали (като пластмасово пръскане) на шкафа са повредени и дали шкафът е сух и чист.

(2) Дали оперативният механизъм на електрическите компоненти е гъвкав и не трябва да има задръстване или прекомерна оперативна сила.

(3) Дали изключването на основните и спомагателни контакти на основните електрически уреди е надеждно и точно.

(4) Механизмът на чекмеджето или изтеглянето трябва да бъде гъвкав и лек, без заглушаване и сблъсък.

(5) Централните линии на подвижните и статични контакти на чекмеджето или структурата на изтеглянето трябва да са последователни и контактите трябва да бъдат в тесен контакт. Дълбочината на вмъкване на основните и спомагателните контакти трябва да отговаря на изискванията. Механично блокиране или електрическо: Действието на отговора е правилно, а заключването или освобождаването трябва да бъде надеждно.

(6) Чекмеджетата със същия размер трябва да бъдат взаимозаменяеми удобно без задръстване и сблъсък.

(7) Заземяващият контакт между чекмеджето и шкафа трябва да бъде в близък контакт. Когато чекмеджето се натисне, заземяващият контакт на чекмеджето се контактува преди основния контакт и когато то се изтегли, заземяващият контакт се изключва след основния контакт.

(8) Калибрирането на инструмента, коефициентът на трансформация и полярността на трансформатора трябва да бъдат правилни.

(9) Спецификацията на основния предпазител трябва да отговаря на изискванията на инженерния дизайн.

(10) Оценката и настройката на защитата са правилни и надеждни.

(11) Използвайте 1000V мегохметър, за да измервате стойността на съпротивлението на изолацията не по -малка от 1MΩ.

(12) Връзката на всяка шина е добра, а инсталирането на изолационни опори, инсталационни части и други аксесоари трябва да бъде твърдо и надеждно.

◆ Използвайте предпазни мерки от комплекта GCS тип с ниско напрежение

▶ Устройството е пълен комплект с ниско напрежение, който не е инсталиран срещу стената, работи отпред и се поддържа от двете страни. Само квалифицирани професионалисти могат да влязат или да отворят канала за поддръжка и вратата на шкафа за работа, проверка и поддръжка.

▶ Превключвател на въздуха и прекъсвачите на калъфовете са разделени и затворени за много пъти, особено след разделяне и затваряне на късо съединение, което ще доведе до местни контактни изгаряния и ще произведе въглеродни вещества, което ще увеличи контактната устойчивост. Следователно те трябва да се поддържат и преразглеждат в ръководството за инструкции на прекъсвача.

▶ След инсталирането и поддръжката, изолацията между отделенията и функционалните единици трябва да бъде строго проверена, за да се гарантира доброто функционално разделяне на устройството и да се предотврати разширяването на повредата.

● Продуктов пакет

Производителят предоставя следните документи и аксесоари при доставка:

▶ Списък на устройството

▶ Сертификат на продукта

▶ Инструкции за употреба

▶ Отчет за фабричен тест

▶ Съответни електрически чертежи

▶ Клавиши на вратата на шкафа, работни дръжки и резервни части, посочени в договора.

▶ Инструкции за инсталиране на основни компоненти

● Инструкции за поръчка

Договорът за поръчка от GCS Тип Ниско напрежение Пълният набор съдържа следното съдържание:

▶ Пълният модел на продукта включва номера на основната схема на схемата и номера на схемата за спомагателна верига.

▶ Диаграма на последователността на основната верига на системата

▶ Електрическа схематична диаграма на спомагателната верига

▶ Списък на компонентите в шкафа

▶ Настройка на параметри като напрежение, ток и време във веригата.

▶ Други специални таблици, несъвместими с нормалното използване на продукта.
