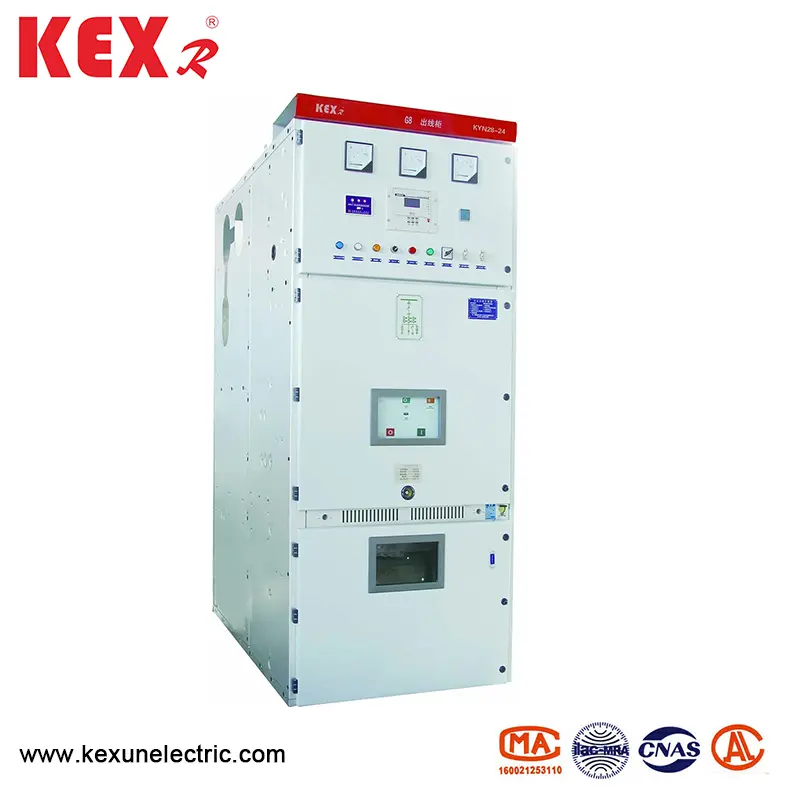

Облечено с броня с метално оборудване със затворен превключвател

● Площ на кандидатстване

Kyn28-24 Type Armor-облицовано с изместване на метално оборудване за затворен превключвател (наричано по-нататък оборудване за превключване) е подходящо за захранваща трифазна захранване 50/60Hz с номинално напрежение от 24kV и се използва главно в електроцентрали, подстанции, индустриални и минейни предприятия и сгради от високи сгради. Оборудването на превключвателя Kyn28-24 има различни функции за предотвратяване на неправилно операция, включително предотвратяване на ръчната количка да се движи с товар, предотвратяване на заземяващия превключвател да затвори прекъсвача на веригата, предотвратяване на заземяващия превключвател да се затвори с електричество и да се предотврати погрешното влизане в отделението на живо. Оборудването на метални превключватели на KYN28-24 Type Type е оборудвано с VS1-24 серия с високо напрежение за променлив разделител за пробив на веригата и запечатан вакуумна верига на серия YD4G-24 с отлична работа. Вторичната верига на оборудването за превключване е оборудвана с усъвършенствани и надеждни компоненти за управление и защита; Автобусът приема остриещ се изолационен материал или епоксидно покритие, оптимизира формата на електрода, а тялото на шкафа е компактно в структурата. Това е оборудване за разпределение на електроенергия с усъвършенствана технология, стабилна производителност, разумна структура, удобна употреба, безопасност и надеждност.

● Стандарт за производство на продукти

Оборудването за изместване на метални превключватели на KYN28-24 Тип отговаря на метални превключватели отговаря на стандартите:

◆ Координация на изолацията на GB 311.1 Оборудване за пренос на мощност и трансформация на високо напрежение

◆ GB1984 Прекъсвач на променлив ток с високо напрежение

◆ GB39063.6KV ~ 40.5kV AC метален затворен и контролен оборудване за управление и управление

◆ GB/T11022 Общи технически изисквания на стандартите за превключватели с високо напрежение и управление. ◆ Общи технически изисквания на стандарта IEC 60694 за високо напрежение за превключване и управление. ◆ IEC 62271-200: 2003 Превключватели с високо напрежение и контролни участъци Част 200: Номинална напрежение 1KV над 52kV и под променливотоково оборудване за включване и управление на комутационните уреди и управление.

● Технически параметър

● Принцип на структура и работа

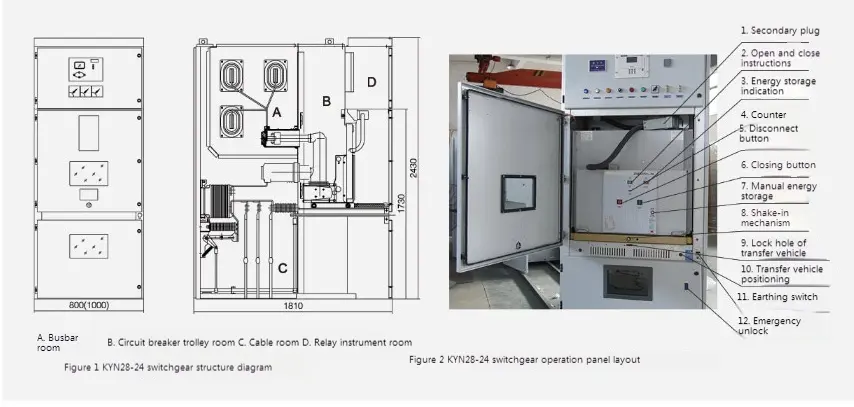

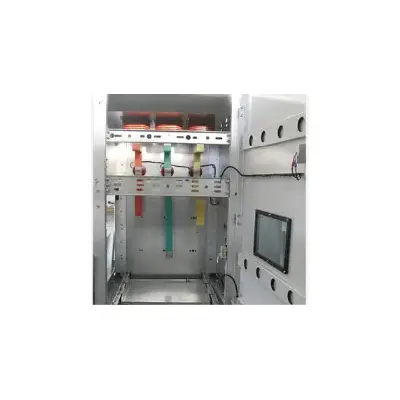

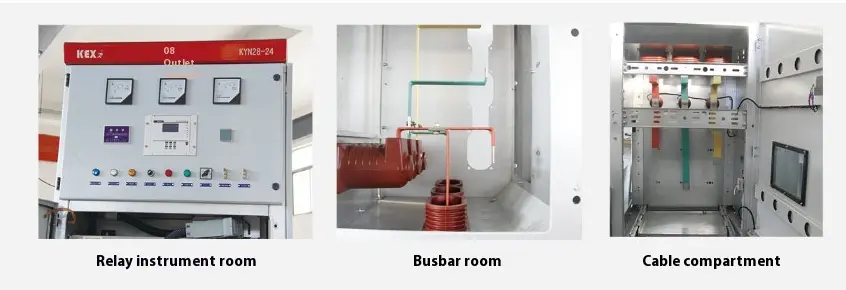

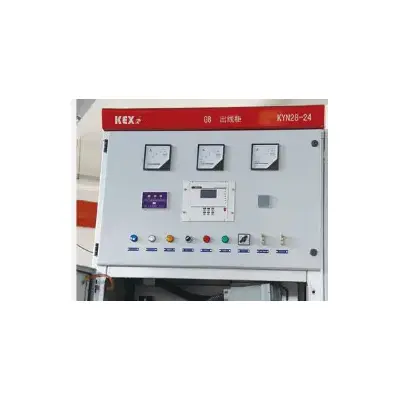

Оборудването за изместване на метални превключватели на Kyn28-24 тип се състои от шкаф и сменяеми части (обикновено известни като количка). Кабинетът е разделен на няколко функционални отделения от метални прегради, като автобусна стая, помещение за прекъсвач, кабелна стая и реле за инструменти. Подвижните части на Switchgear могат да бъдат оборудвани с ръчна количка за прекъсвач на вакуум, ръчна количка за трансформатор на напрежение, белези за светкавичен ръст, количка за изолация и количка за предпазители.

● Основни структурни характеристики

Switchgear може да бъде подредено отзад назад или инсталиран срещу стената, което не само подобрява безопасността и гъвкавостта на превключвателите, но и намалява пространството на пода.

◆ Черупката

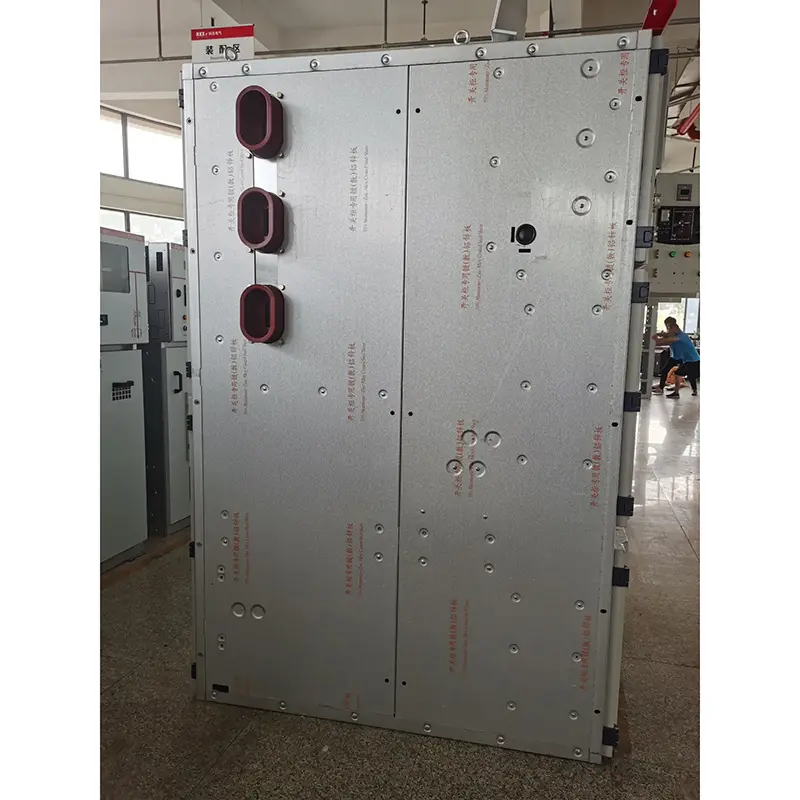

Черупката на оборудване за прехвърляне на метални превключватели KYN28-24 тип е направена от импортирана стоманена плоча с алуминий-цинково покритие, която се обработва от CNC машинен инструмент и се прави чрез множество сгъваеми процес. Целият шкаф има висока точност и силна устойчивост на корозия и устойчивост на окисляване и поради приемането на множество сгъваеми технологии, шкафът е по -лек по общо тегло, по -висок по механична якост и красив на външен вид, отколкото в други подобни шкафове за оборудване. Кабинетът приема сглобена структура, която е свързана с гайка на върба и болт с висока якост, така че цикълът на обработка и производство да е съкратен, частите са универсални, пространството на пода е малко, а организацията на производството е удобно.

◆ Чанта

Скелетът на ръчната количка е изработен от тънка стоманена плоча и се сглобява от инструмента за машинен CNC. Частта и шкафът имат висока съвпадаща точност, а механичното блокиране е безопасно, надеждно и гъвкаво. Картината може да бъде разделена на разделител за прекъсвач, ръчна количка, ръчна количка за преобразуване на напрежение, измервателна количка, изолация на количка и др. Доставката има позиция за прекъсване/тестване и работно положение в шкафа и всяка позиция има устройство за позициониране. За да се осигури надеждно блокиране. Всички видове колички са задвижвани и изтеглени от винтови пръти, които са леки и гъвкави за работа и подходящи за дежурния персонал. Когато ръчната количка трябва да бъде отстранена от шкафа, тя може да бъде удобно извадена със специален трансферен камион за различни проверки и поддръжка. Когато автомобилът с ръчна количка се транспортира в помещението за прекъсване на веригата на шкафа, тя може да бъде надеждно заключена в положението/тестовото положение, а светлината на индикатора за позиция на шкафа показва позицията си. Едва след като количката е напълно заключена, може да се разклати механизмът за задвижване на винта, за да се натисне ръчната количка до работното положение. Когато количката достигне работното положение, оперативната сила на задвижването на дръжката внезапно се увеличава и не може да се завърти, а съответният индикатор за позиция показва позицията му. Механичното блокиране на ръчната количка може надеждно да гарантира, че прекъсвачът на веригата може да бъде затворен само когато ръчната количка е в работно положение или тестово положение; Освен това, количката може да се движи само когато прекъсвачът е в състояние на отваряне.

◆ Устройство за облекчаване на налягането

Устройствата за облекчаване на налягането са инсталирани над стаята, автобусната стая и кабелната стая. Когато възникнат повреди в отделението и дъгата, налягането на въздуха вътре в разпределителната уха се издига и вратата на шкафа се затваря от специален уплътнителен пръстен, инсталиран на входната врата, а металната плоча за облекчаване на налягането на горното устройство се отваря автоматично за освобождаване на налягането и високотемпературния газ, като по този начин се гарантира безопасността на операторите и превключвателя.

◆ Вторичният щепсел се блокира с количката.

Вторичната връзка между разпределителното устройство и количката се осъществява чрез контакта на вторичната щепсела, която е свързана с ръчната количка през найлонова гофрирана телескопична тръба, а вторичният гнездо е инсталиран в горната дясна част на количеството на превключвателя. Само когато количката е в позицията за изпитване/изключване, вторичният щепсел може да бъде включен или изключен. Вторичният щепсел се заключва, когато количката влезе в работното положение. Разделна количка за прекъсвач, оборудвана със затваряне и заключване на електромагнит, преди да се свърже вторичният щепсел, механизмът за затваряне на количката се заключва от електромагнит и може да бъде отворен само, така че не може да бъде затворен.

◆ Заредено устройство за дисплей

Превключването може да бъде оборудвано с устройство за дисплей на живо за откриване на работата на първичната верига, която се състои от сензор с високо напрежение и дисплей. The device can prompt the charging status of the high-voltage circuit, and can also cooperate with the electromagnetic lock to forcibly lock the operating handle, the cabinet door and the adjacent cabinets, so as to achieve the purposes of preventing the handcart from moving and isolating with load, preventing the grounding switch from closing with charging, and preventing it from entering the charging interval by mistake, and improving the error-proof performance of supporting продукти.

◆ Предотвратяване на конденз

За да се предотврати кондензацията в околната среда с висока влажност или голяма промяна на температурата, електрически нагреватели са инсталирани съответно в помещението за прекъсване на веригата и кабелна стая, така че да се предотвратят изолационните инциденти при горните работни условия.

◆ Устройство за заземяване

В кабелната стая има 5 × 40 мм2 заземяваща лента, която минава през съседните шкафове и е добре свързана с шкафовете за използване на директно заземени компоненти. Тъй като целият шкаф е сплетен с цинкови плочи, покрити с алуминий, целият шкаф е в добро състояние на заземяване, гарантирайки безопасността на операторите при докосване на шкафа.
