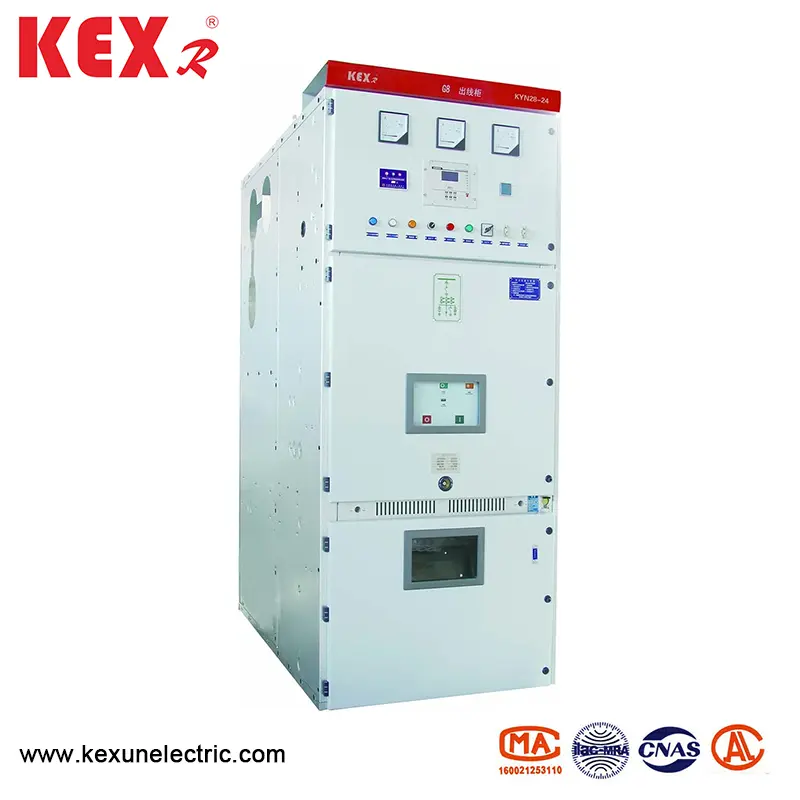

Облечени с броня метални затворени превключватели

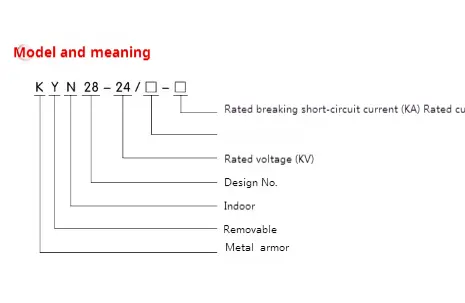

● Значение на модела

● Условия за употреба

◆ Нормални условия за използване

▶ Атмосферна температура: -15 ~ 40 ℃ и средната стойност в рамките на 24 часа по -малко от 35 ℃.

▶ Влажност: Средната дневна влажност по -малка от 95%; Средната месечна влажност под 90%;

▶ Налягане на парата: Средното налягане на парата на ден не е повече от 2,2kPa ； Средното месечно налягане на водната пара не трябва да надвишава 1,8kpa ；;

▶ Надмора: надморската височина на облицовани с броня метални затворени разпределителни уреди трябва да бъде по-малко от 1000 m

▶ Околен въздух очевидно не се замърсява от прах, сол, корозивен и/или горим газ, пара или солен спрей;

▶ Вибрация или движение на земята от външната страна на превключващото оборудване и контролното оборудване могат да бъдат игнорирани

▶ Амплитудата на електромагнитната интерференция, индуцирана във вторичната система, не надвишава 1,6kV.

◆ Специални условия за употреба

Когато се използва при нормални условия на околната среда извън тези, посочени в GB/T1022, компанията и потребителите могат да договарят и да постигнат споразумение за специални оперативни условия.

За да се предотврати кондензацията, облеченото с броня изместващи метални затворени превключватели

е оборудван с нагревател, който трябва да бъде използван в употреба, когато разпределителното устройство е в състояние на готовност. Трябва да се обърне внимание и за пускането на нагревателя в експлоатация, когато разпределителната уха се е в нормална работа.

● Технически параметър на облечената с броня метални затворени превключватели

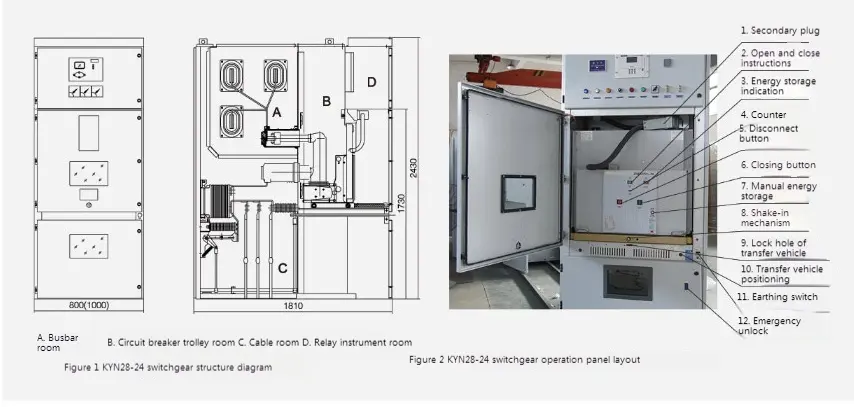

● Кратко описание на структурата

Класовият метален превключвател на метални превключватели тип Kyn28-24 се състои от шкаф и сменяеми части (обикновено известни като ръчна количка). Разделението е разделено на няколко функционални отделения от метални прегради, като автобусна стая, стая за прекъсване на веригата, кабелна стая и релейна стая. Подвижните части на Switchgear могат да бъдат оборудвани с ръчна количка за прекъсвач на вакуум, ръчна количка за трансформатор на напрежение, белези за светкавичен ръст, количка за изолация и количка за предпазители.

● Характеристики на основните компоненти

◆ Черупката

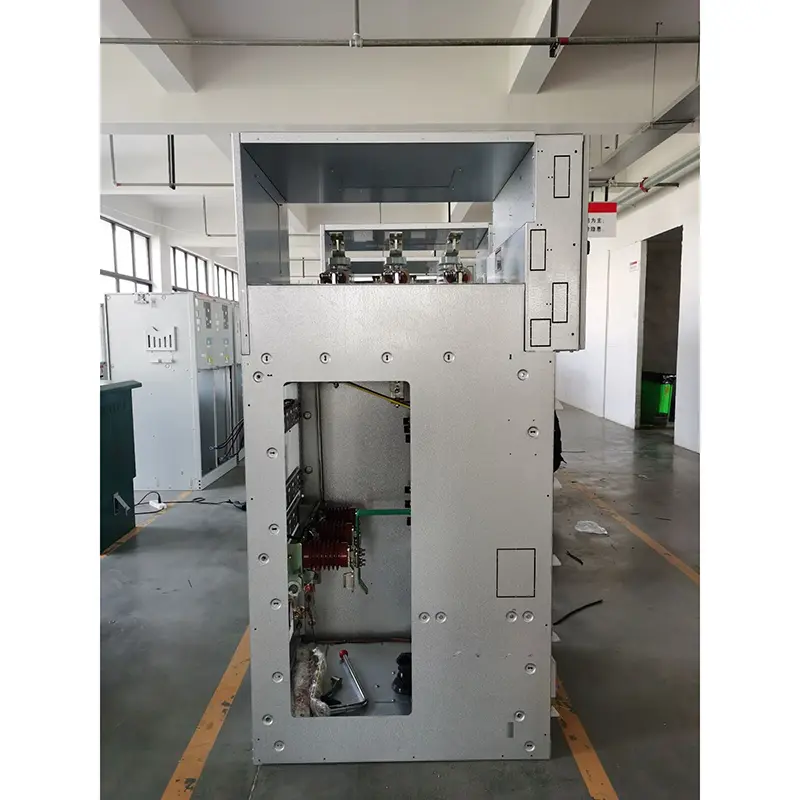

Черупката на оборудване за прехвърляне на метални превключватели KYN28-24 тип е направена от импортирана стоманена плоча с алуминий-цинково покритие, която се обработва от CNC машинен инструмент и се прави чрез множество сгъваеми процес. Целият шкаф има висока точност и силна устойчивост на корозия и устойчивост на окисляване и поради приемането на множество сгъваеми технологии, шкафът е по -лек по общо тегло, по -висок по механична якост и красив на външен вид, отколкото в други подобни шкафове за оборудване. Кабинетът приема сглобена структура, която е свързана с гайка на върба и болт с висока якост, така че цикълът на обработка и производство да е съкратен, частите са универсални, пространството на пода е малко, а организацията на производството е удобно.

◆ Чанта

Скелетът на ръчната количка е изработен от тънка стоманена плоча и се сглобява от инструмента за машинен CNC. Частта и шкафът имат висока съвпадаща точност, а механичното блокиране е безопасно, надеждно и гъвкаво. Картината може да бъде разделена на разделител за прекъсвач, ръчна количка, ръчна количка за преобразуване на напрежение, измервателна количка, изолация на количка и др. Доставката има позиция за прекъсване/тестване и работно положение в шкафа и всяка позиция има устройство за позициониране. За да се осигури надеждно блокиране. Всички видове колички са задвижвани и изтеглени от винтови пръти, които са леки и гъвкави за работа и подходящи за дежурния персонал. Когато ръчната количка трябва да бъде отстранена от шкафа, тя може да бъде удобно извадена със специален трансферен камион за различни проверки и поддръжка. Когато автомобилът с ръчна количка се транспортира в помещението за прекъсване на веригата на шкафа, тя може да бъде надеждно заключена в положението/тестовото положение, а светлината на индикатора за позиция на шкафа показва позицията си. Едва след като количката е напълно заключена, може да се разклати механизмът за задвижване на винта, за да се натисне ръчната количка до работното положение. Когато количката достигне работното положение, оперативната сила на задвижването на дръжката внезапно се увеличава и не може да се завърти, а съответният индикатор за позиция показва позицията му. Механичното блокиране на ръчната количка може надеждно да гарантира, че прекъсвачът на веригата може да бъде затворен само когато ръчната количка е в работно положение или тестово положение; Освен това, количката може да се движи само когато прекъсвачът е в състояние на отваряне.

◆ отделение

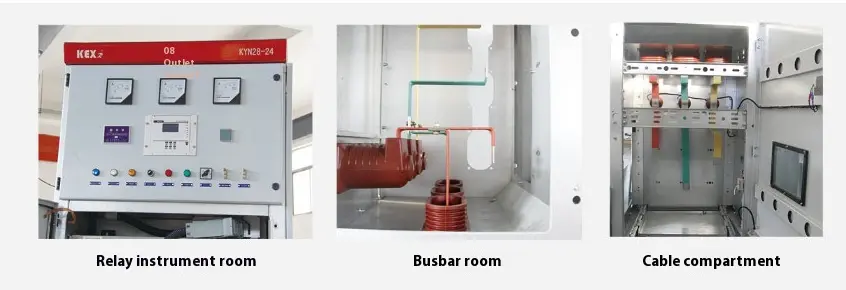

Основните електрически компоненти на Switchgear са в техните независими отделения, а именно: стая за разделителни колички, автобусна стая, кабелна стая, помещение за реле и др. Нивото на защита на всяко отделение достига до IP2X. С изключение на помещението за инструменти на релето, останалите три отделения имат съответно канали за облекчаване на налягането. Поради средния тип, пространството на кабелната стая е значително увеличено, така че оборудването може да свърже няколко кабела паралелно.

▶ Отделение на шината A: Основната шина е свързана с единично сплайсиране, която е фиксирана от клоновата шина (статична кутия за контакт) и втулка на основната шина. Основният автобус и вратовръзка са медни пръти с правоъгълно напречно сечение, а двойните автобусни пръти се използват за тежък ток. За специални нужди автобусът може да бъде покрит с топлинна свиваща ръкава и персонализирана кутия за изолационно покритие. Изолационните втулки са инсталирани между автобусите на съседни шкафове, които могат ефективно да ограничат произшествието в отделението, без да се разпространяват в други шкафове в случай на вътрешна дъга на разлома.

▶ Отделение на прекъсвача B: Релсите са инсталирани от двете страни на отделението за количка, за да се преместят от положението на изключване/изпитване в работно положение в кабинета. Преградата (клапан) на статичната кутия за контакт е инсталиран на задната стена на стаята на количката. Когато ръчната количка се премести от положението на изключване/изпитване в работно положение, горните и долните клапани на устието на статичната кутия за контакт се отварят автоматично във връзка с количката. Когато се движите в обратна посока, клапанът автоматично ще се затвори, докато ръчната количка се оттегли в определено положение и безопасно покрива статичната кутия за контакт, като по този начин образува ефективна изолация. Тъй като няма връзка между горния клапан и долния клапан, клапанът от живата страна може да бъде заключен по време на поддръжката, като по този начин се гарантира, че персоналът за поддръжка не докосва живата тяло. Частта може да се работи и при затваряне на вратата на помещението за прекъсване на веригата. През прозореца за наблюдение на вратата можете да наблюдавате позицията на количеството в отделението, инструкциите за отваряне и затваряне и ситуацията с съхранение на енергия.

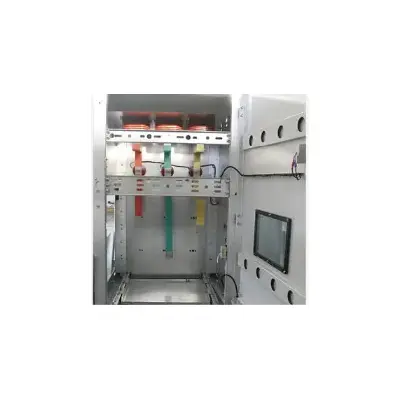

▶ Отделение на кабела C: В средата е изградено облицовано с броня с брони, облечени с броня, така че кабелното отделение има голямо пространство. Текущият трансформатор и превключвател за заземяване са инсталирани на задната стена на отделението (заземяващият превключвател може да бъде инсталиран и в средата на шкафа за превключване според нуждите на клиента), а в долната част на отделението е инсталиран мълния. След отстраняването на количеството и извлеченият хоризонтален дял, конструкторите могат да влязат в шкафа отпред за монтаж и поддръжка. Кабелните свързващи проводници в кабелната стая могат да бъдат свързани паралелно с 1-3 кабела на фаза, а 6 кабела могат да бъдат свързани паралелно с всяка фаза, когато е необходимо. Разглобяемата наклонена метална уплътняваща плоча или немагнитна метална уплътняваща плоча се приготвя в долната част на кабелното отделение, за да се осигури удобна конструкция.

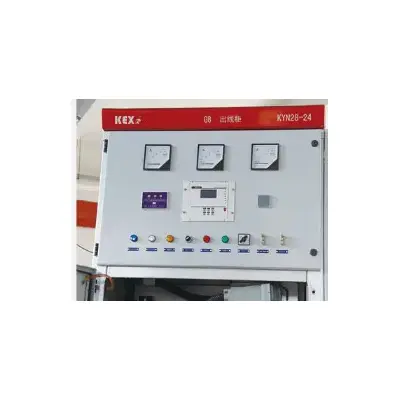

▶ Релейна зала на инструменти D: Компоненти за защита на релето, инструменти, индикатори за дисплей на живо и вторично оборудване със специални изисквания могат да бъдат инсталирани в стаята на инструмента за реле. Контролната линия е положена в тръбата, а Trunking има метална покривна плоча, която може да изолира вторичната линия от компонентите с високо напрежение. Лявият преден ствол е запазен за олово и извеждане на контролни кабели, а съответните части на долната плоча са снабдени с вторични проводници и отвори за резба на кабели. В горната плоча на стаята с релето има и малка дупка за пресичане на автобус, която е удобна за строителството. Когато окабелявате, горната покривна плоча на инструменталната стая може да се отвори, за да се улесни инсталирането на малката шина.
