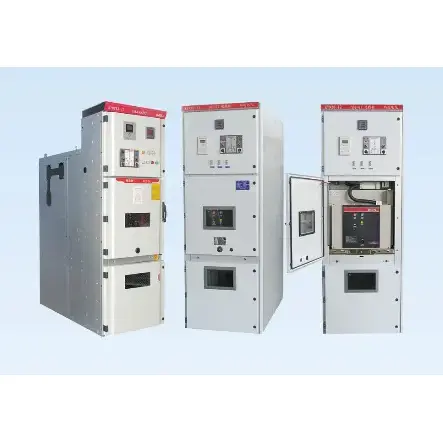

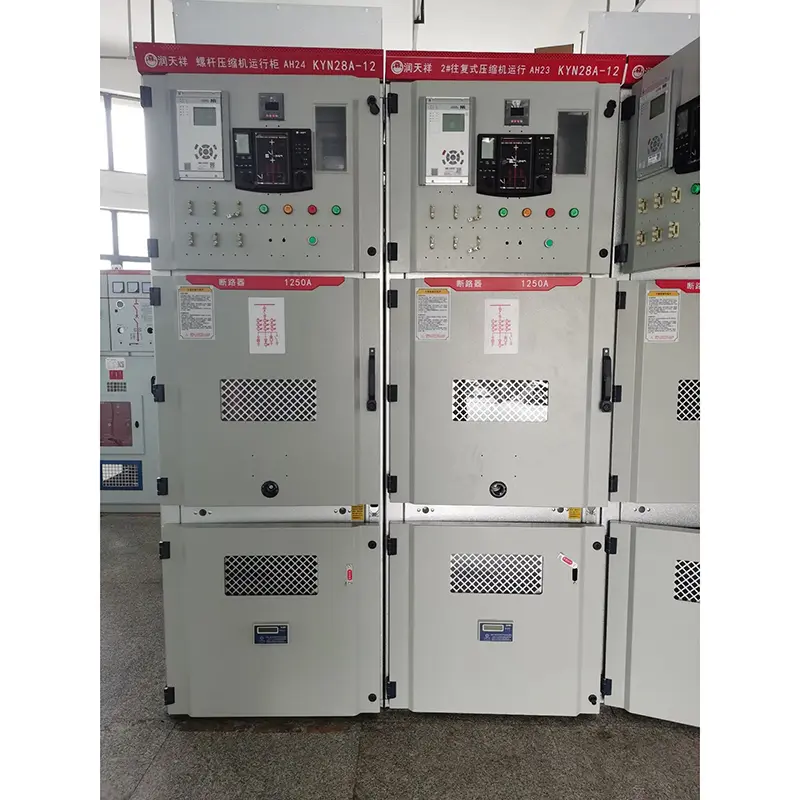

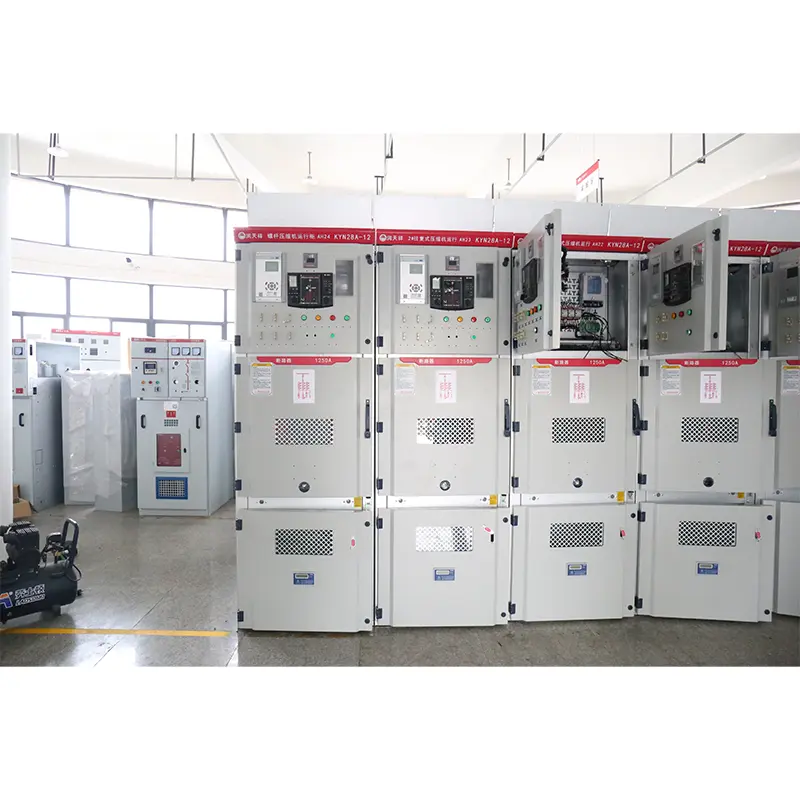

Пълен комплект високо напрежение

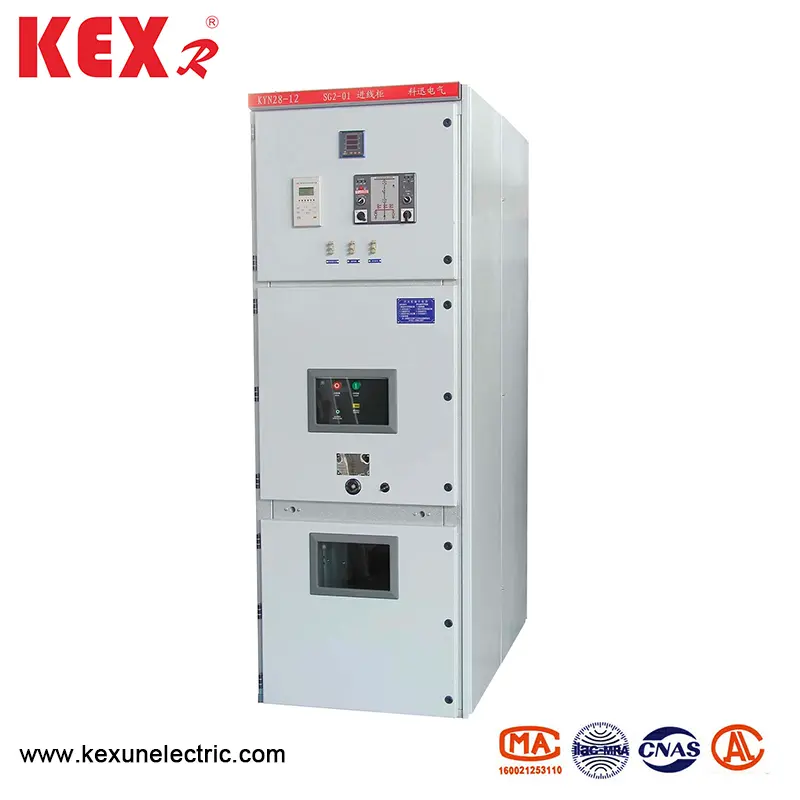

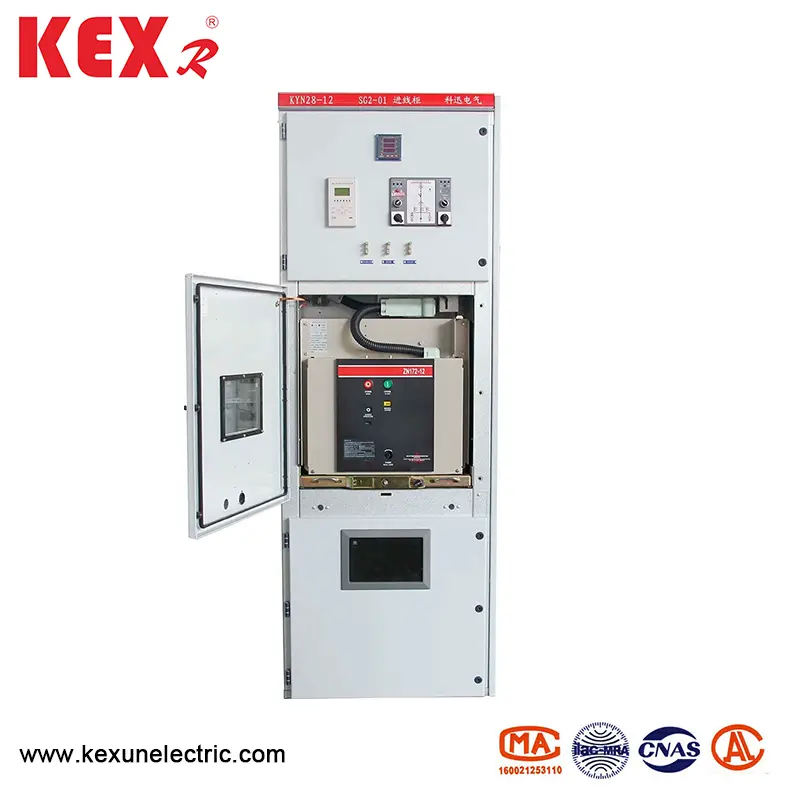

● Приложение на комплект с високо напрежение KYN28-12 Тип

Пълният комплект KYN28-12 (GZS1) Пълен натоварване на високо напрежение е трифазно устройство за пълно разпределение на AC 50Hz на закрито, което се използва за получаване и разпространение на 3-12kV мрежова мощност и контрол, защита и наблюдение на веригата. На панела на релевата на този продукт могат да бъдат инсталирани различни видове устройства за цялостно реле за защита, базирани на микрокомпютри и интелигентният контрол на системата може да бъде инсталиран. Той има функциите на дистанционното управление, телеметрията, дистанционната комуникация и дистанционното настройване и полевата мрежа може да бъде контролирана чрез CAN шина с комуникационен интерфейс. Той също така има функциите за предотвратяване на неправилно закрепване на прекъсвача, натискане и издърпване на количеството с натоварване, затваряне на заземяващия превключвател с електричество, изпраща електричество в заземяване и не позволява да влезе в интервала на живо по погрешка, което се нарича "пет профилактика" за кратко. Кабинетът може да бъде оборудван с VSI (ZN63) и Zn12V прекъсвачи на вакуумни вериги, както и импортирани вакуумни прекъсвачи VD4 и вакуумни контактори от серията VC.

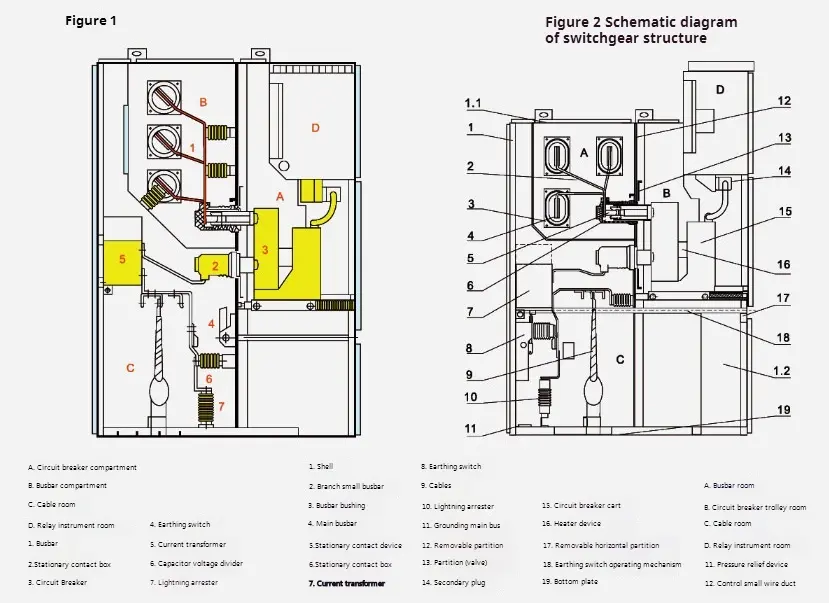

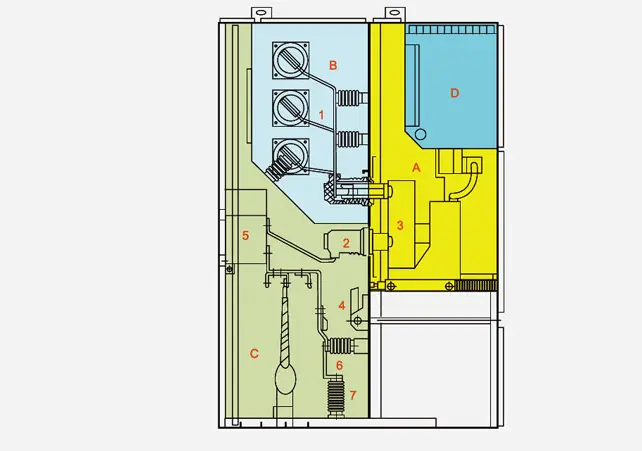

● Структурна диаграма на комплекта KYN28-12 тип високо напрежение

● Пълният набор от високо напрежение отговаря под стандартите:

1.EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

● Описание на високо напрежение Пълно описание

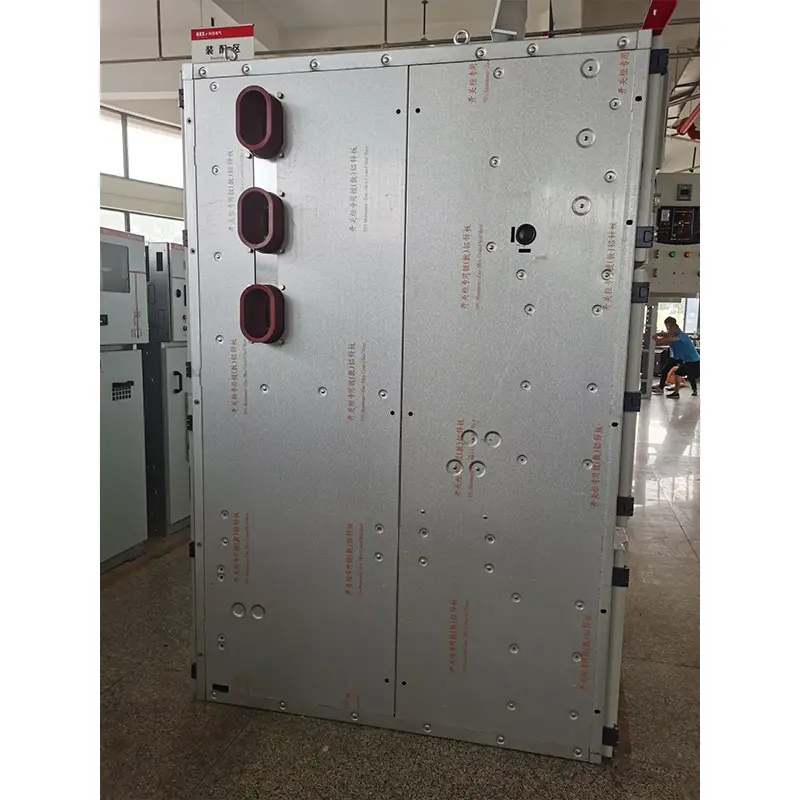

Черупката и преградата на пълния комплект за високо напрежение са изработени от стоманени плочи с алуминий-цинкови покрития или стоманени плочи, които са закрепени след обработка и огъване от инструменти на CNC машини, така че сглобеният пълен комплект за високо напрежение може да поддържа равномерността по размер. Стоманената плоча с алуминиево-цинково покритие има силни антикорозия и анти-окисляване и висока механична якост. Вътрешността на пълния комплект за високо напрежение е разделен на стая за колички, автобусна стая, кабелна стая и релейна инструментална стая по прегради, а обвивката на всяко устройство има независимо заземяване. Вратите от него са напръскани с електростатична пластмаса, което прави техните повърхности да имат предимствата на устойчивостта на удар, устойчивост на корозия и красив външен вид (цветовете могат да бъдат персонализирани от потребителите).

◆ Черупката и дяла

Черупката и преградата на шкафа са изработени от висококачествени вносни алуминиеви цинкови стоманени плочи, които са закрепени, след като са огънати от машинните инструменти на CNC, така че сглобеният пълен набор от високо напрежение може да поддържа униформата по размер. Той има силна устойчивост на корозия и устойчивост на окисляване и има по -висока механична якост от същата стоманена плоча. Пълният комплект за високо напрежение е разделен на стая за колички (отделение за прекъсване на веригата), автобусна стая, кабелна стая и релейна инструментална стая (помещение с ниско напрежение) на дял. Черупката на всяка единица е заземена независимо.

◆ Размери

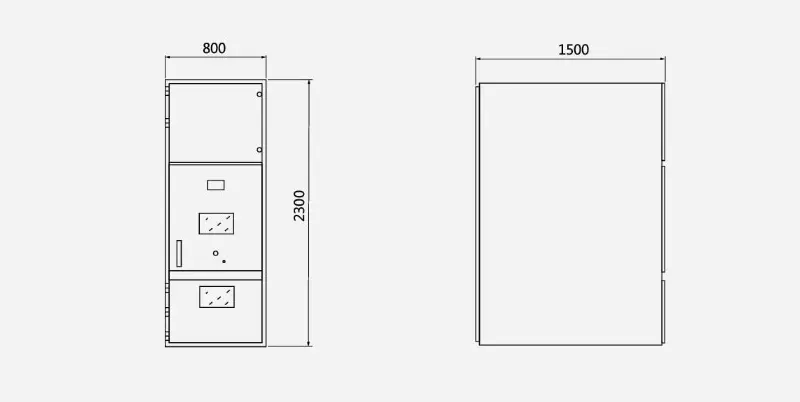

◆ Размерен чертеж на очертания на пълния комплект за високо напрежение

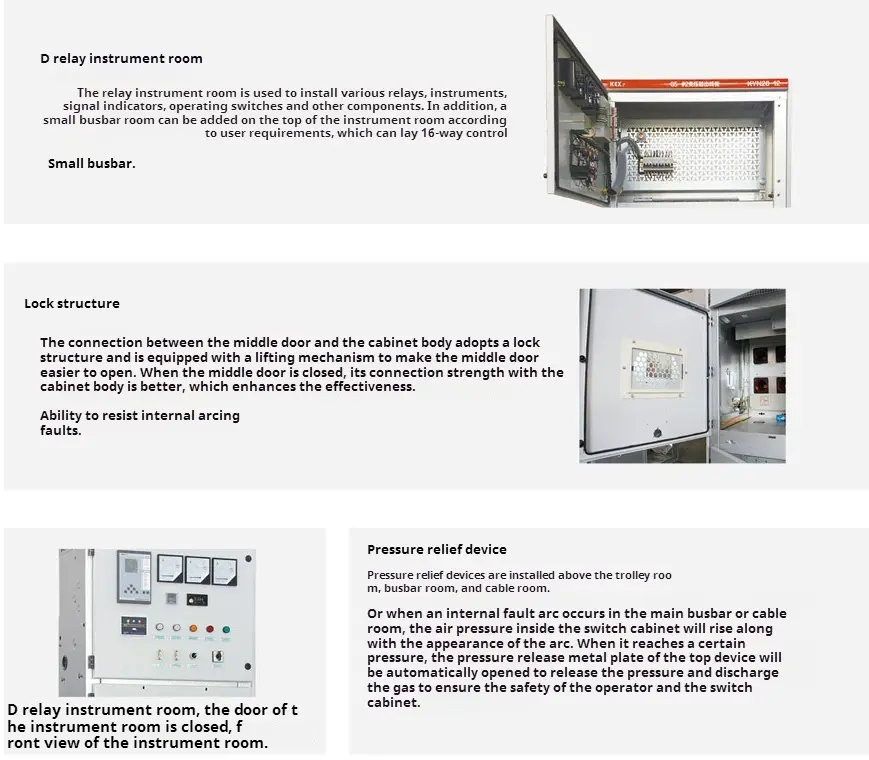

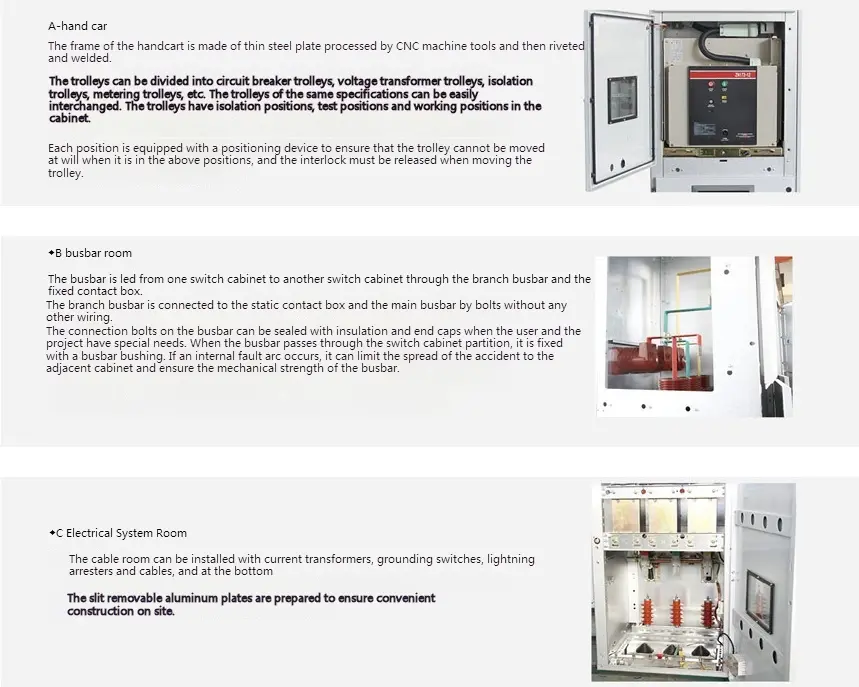

◆ Важен компонент на пълния набор от високо напрежение KYN28-12
