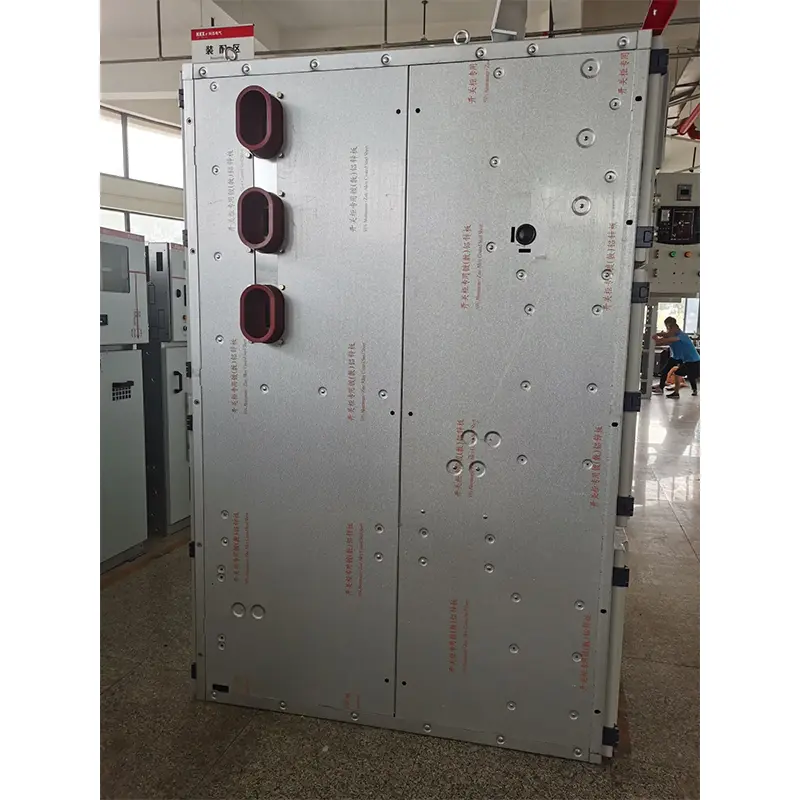

Кутията тип фиксиран метален затворен превключвател оборудване

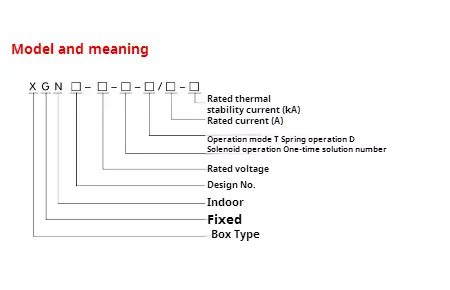

● Значение на модела

● Основно технически параметри на оборудването за затворен превключвател XGN2-12 с фиксиран метал

◆ Структура

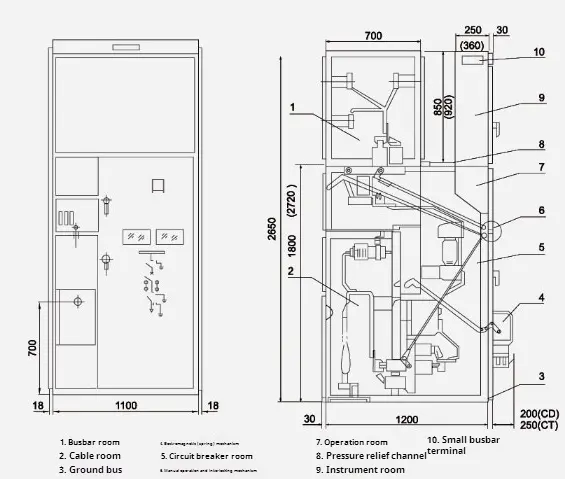

Това XGN2-12 Type Type Type Metal Slitch Switch е метална конструкция на затворена кутия, а рамката за оборудване е заварена от ъглова стомана. Оборудването е разделено на помещение за прекъсвач, автобусна стая, кабелна стая и помещение за релето от стоманени плочи, а работата на основните компоненти в оборудването може да се наблюдава през прозореца за наблюдение и осветлението на фасадата. За да се подобри техническата характеристика на оборудването, основните компоненти (като прекъсвачи на вериги и ротационни прекъсвачи) са преработени. Според оформлението на оборудването за затворен превключвател на XGN2-12 Type Type, релетата могат да бъдат инсталирани в стаята за реле, сигнални релета, указване на инструменти, сигнални светлини могат да бъдат инсталирани на вратата, както и инсталационната и работна стая на превключвателя за прехвърляне, с автобусната стая в задната част и кабелната стая в долната част, така че потребителите да могат да свързват удобно проводниците. Предната част е помещението за прекъсване на веригата, която е удобна за поддръжката на оборудването. Вижте Фигура 1 и Фигура 2 и Ръководството за продукта за вътрешния механизъм на оборудването.

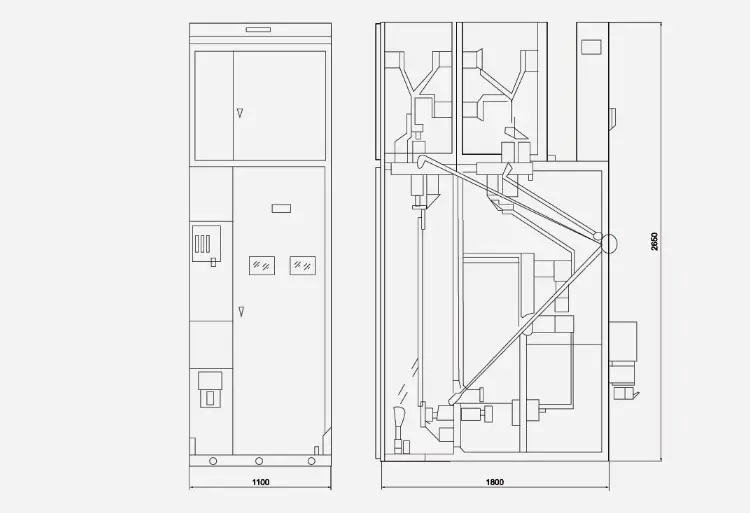

● XGN □ -12/07D Рисуване на очертания

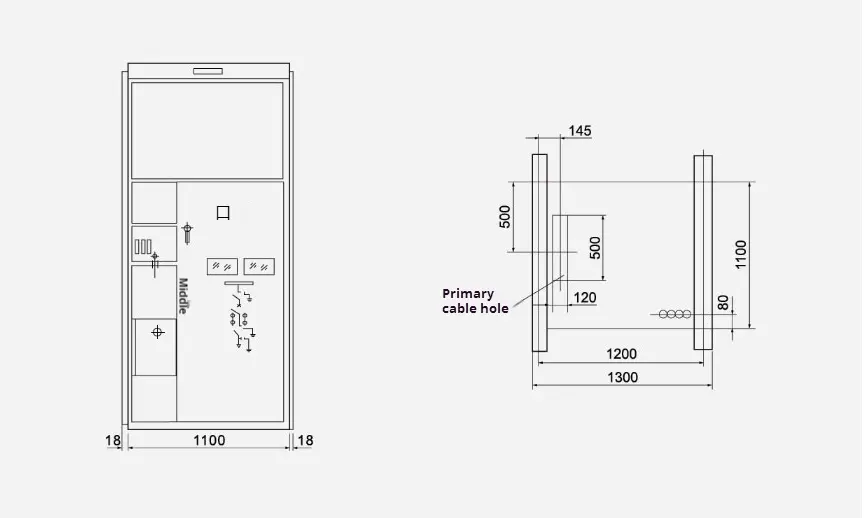

● XGN □ -12 (изход на байпасния кабел) Рисуване на очертания

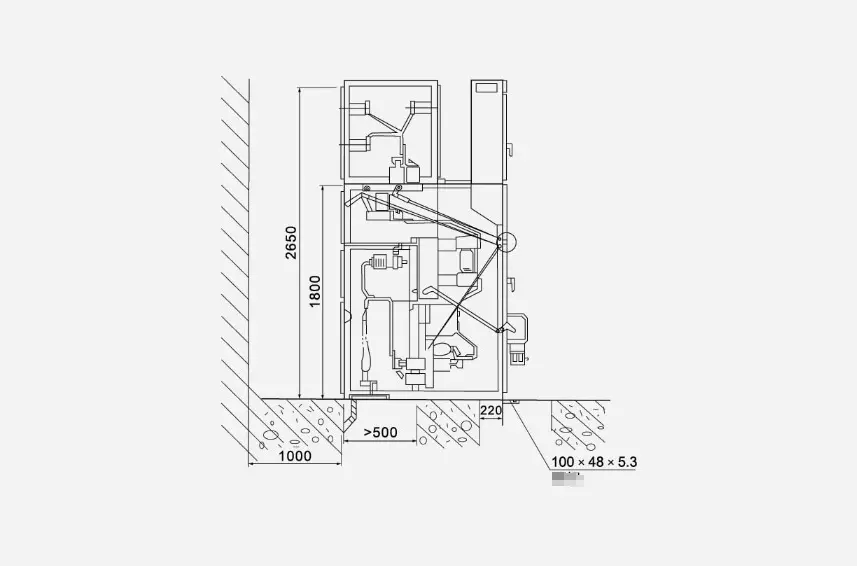

● Обща рисунка за инсталиране на размери
