Отворено устройство за превключване, оборудвано с метална броня

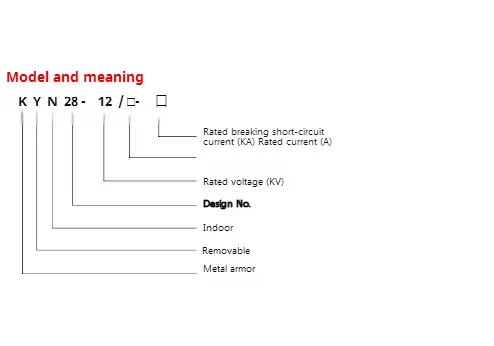

● Значение на модела

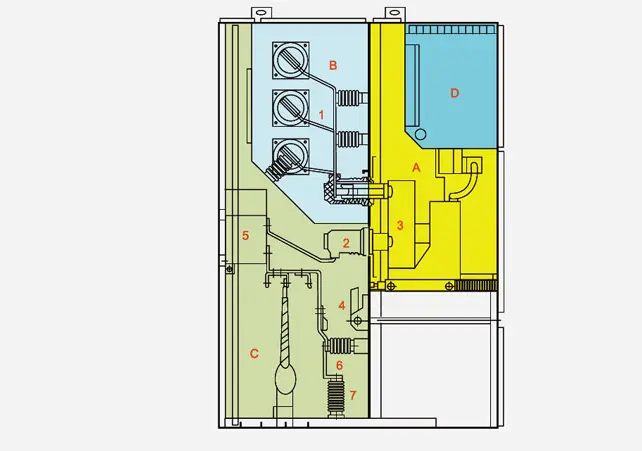

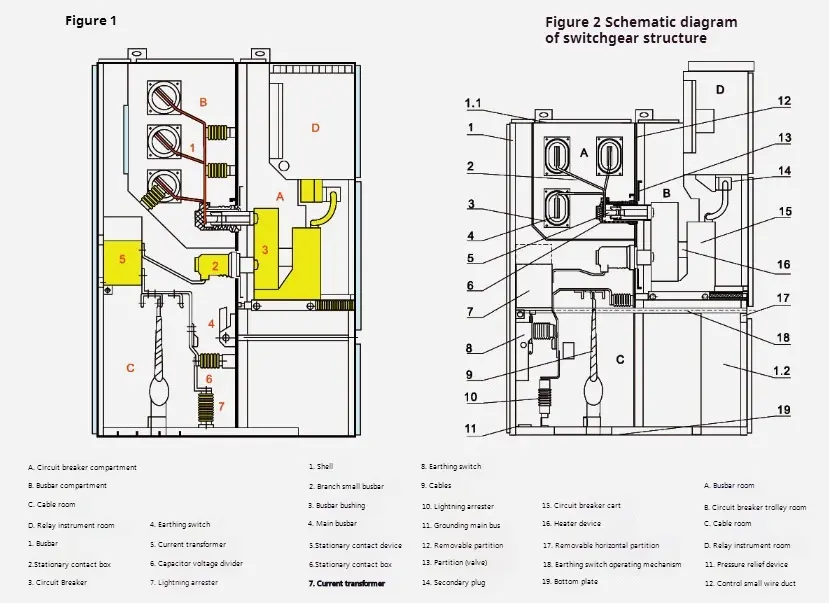

◆ Схематична схема на устройството с отворен превключвател, оборудвано с метална броня структура

◆ Стандарти

KYN28-12 Тип отворен превключвател устройство, оборудвано с метална броня отговаря на следните стандарти:

1. EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

Устройството за отворен превключвател, оборудвано с метална броня, се състои от две части: неподвижен шкаф и теглеща част (ръчна количка за кратко). Черупката на отворено превключващо устройство, оборудвано с метална броня и преградите на всеки функционален блок, са закрепени от стоманени плочи с алуминий-цинково покритие. Нивото на защита на черупката му достига IP4X, а нивото на защита на всяка борда за разделяне на отделението и вратата на прекъсвача е P2X, когато се отвори. Устройството за отворен превключвател на KYN28-12, оборудвано с метална броня, може да бъде оборудвано с VS1, Zn 12V Тип вакуумна верига за прекъсвач на разделител и ръчна количка за вакуумна верига от VD4 тип, и вакуум за вакуум, произведен от ABB Company, който може да бъде инсталиран като двойни шкафове паралелно, тоест, в аранжиране на задкулисие. DiveCe може да бъде инсталиран и грешен отпред отпред, така че може да бъде инсталиран срещу стената. Най -голямото предимство на инсталирането срещу стената е, че може да спести пространството на пода. В допълнение, той може да бъде инсталиран без стената, тоест това е двустранен тип поддръжка. Вътрешното структурно оформление на двете е непоследователно и предимството му е удобна поддръжка.

◆ Черупка и дял

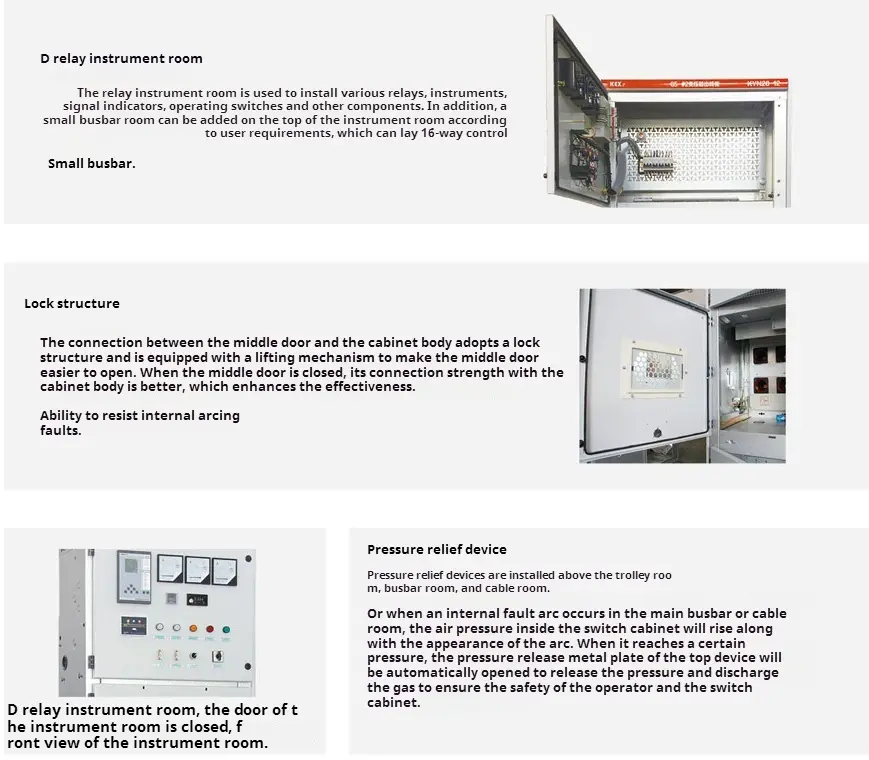

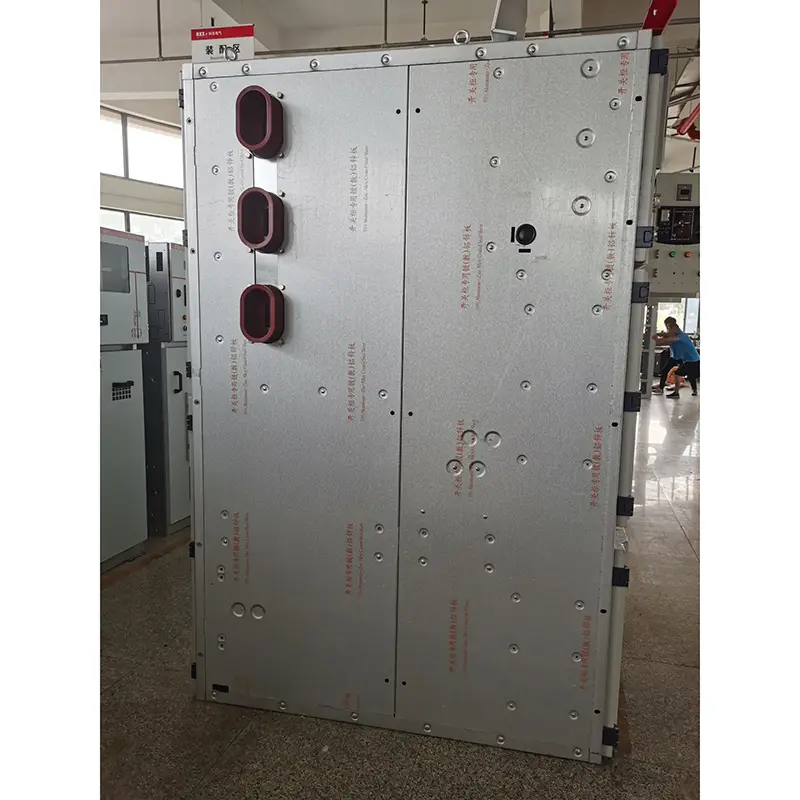

Черупката и разделянето на отвореното превключване на устройството, оборудвано с метална броня, са изработени от висококачествени импортирани алуминиеви покрити с цинков стоманени плочи, които са закрепени, след като са огънати от инструментите на CNC Machine, така че сглобеният шкаф за превключване може да поддържа еднаквостта по размер. Той има силна устойчивост на корозия и устойчивост на окисляване и има по -висока механична якост от същата стоманена плоча. Шкафът за превключване е разделен на стая за ръце (отделение за прекъсване на веригата), автобусна стая, кабелна стая и релейна инструментална стая (стая с ниско напрежение) на дял. Черупката на всяка единица е заземена независимо.

◆ Преглед на продукта

Черупката и преградата на устройството с отворен превключвател, оборудвано с метална броня, са изработени от стоманени плочи, покрити с алуминий-цинк или стоманени плочи, които са закрепени след обработка и огъване от инструменти на CNC Machine, така че сглобеният шкаф за превключване може да поддържа равномерността по размер. Стоманената плоча с алуминиево-цинково покритие има силни антикорозия и анти-окисляване и има по-висока механична якост от същата стоманена плоча. Шкафът за превключване е разделен на стая за колички, автобусна стая, кабелна стая и релейна стая с инструменти по прегради, а обвивката на всяко устройство има независимо заземяване. Вратите на шкафа за превключване са пръскани с електростатична пластмаса, за да направят техните повърхности да имат предимствата на устойчивостта на удар, устойчивост на корозия и красив външен вид (цветът може да бъде персонализиран от потребителите).

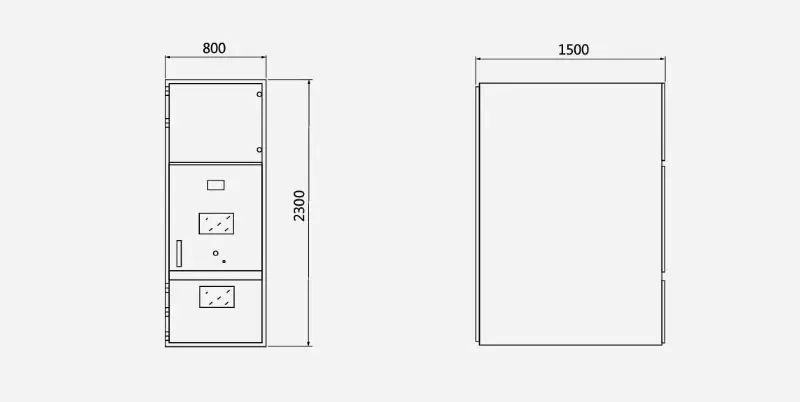

◆ Размер на очертанията

Размерите на очертанията на устройството с отворен превключвател, оборудвано с метална броня, са като Belows ：

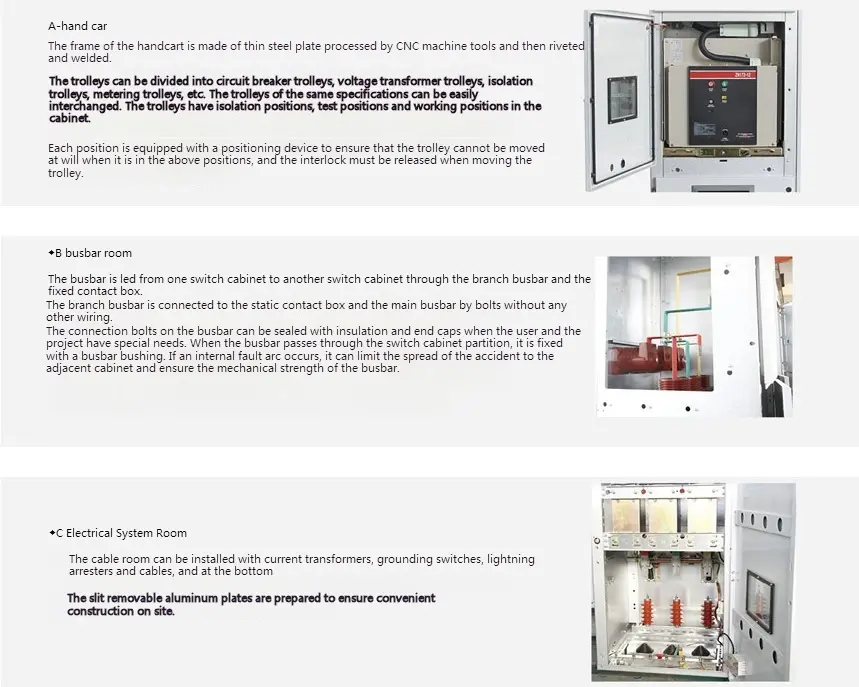

◆ Основен компонент
