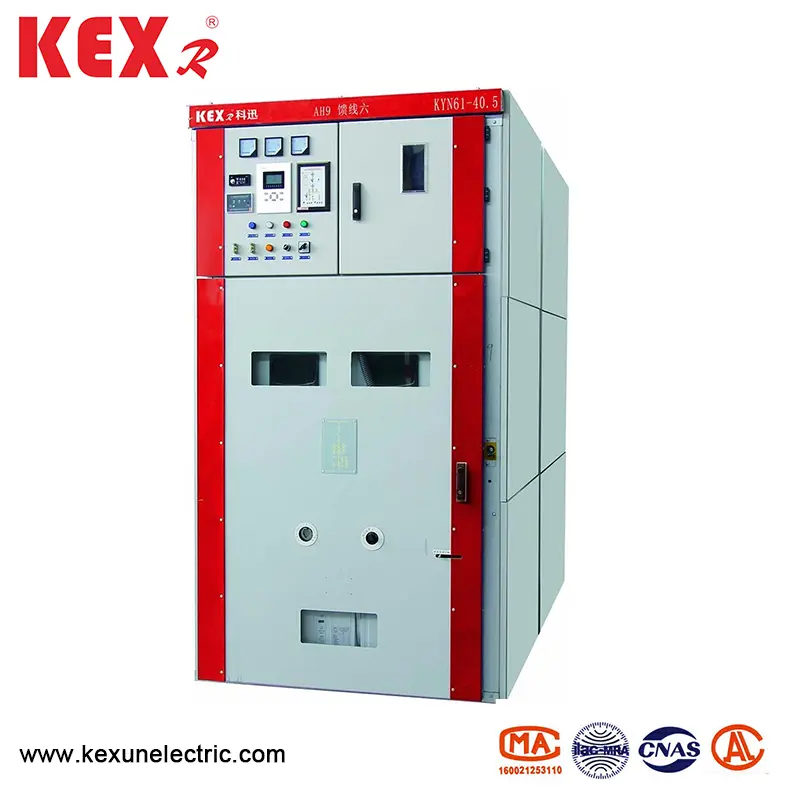

Облечени на броня превключващи се разпределителни уреди

● Тектонични характеристики

▶ Строителната конструкция е сглобена, а прекъсвачът е монтиран на пода с количка

▶ Kyn61-40.5 Тип, облечен с брони, облечени с брони, облечени е с чисто нов композитен изолиран вакуумният прекъсвач, който има характеристиките на добрата взаимозаменяемост и простата подмяна

▶ Рамката на количката е оборудвана с механизъм за задвижване на оловен винт и гайка, който лесно може да движи количеството и да предотврати повреди на неправилното пропагане на задвижването на задвижването

▶ Всички операции могат да се извършват с вратата на кабинета

▶ Заключването между основния превключвател, количеството и превключвателните врати на шкафа приема задължителен механичен режим на заключване, за да отговаря на функцията „пет-превенция“

▶ Кабелната стая има достатъчно място за свързване на няколко кабела

▶ Бързото превключвател се използва за заземяване и късо съединение

▶ Нивото на защита на черупката е IP3X, а нивото на защита е IP2X ；, когато вратата на количката е отворена

▶ Облечените с броня превключващи превключватели съответстват на GB3906-1991.dl404-1997 и приема международния стандарт IEC-298 за справка.

● Условия на околната среда

▶ Горната граница на температурата на околната среда е +40 ℃, а средната стойност, измерена в рамките на 24 часа, не надвишава 35 ℃, а долната граница е-15 ℃

▶ Надмора: Не повече от 1000 м над морското равнище

▶ Относителна влажност: Средната стойност на дневната стойност не трябва да надвишава 95%, а средната стойност на месечната стойност не трябва да надвишава 90%

▶ Интензивност на земетресението: Не повече от 8 градуса

▶ Налягане на водната пара: Средната стойност на дневната стойност не трябва да надвишава 2,2kPa, а средната стойност на месечната стойност не трябва да надвишава 90%.

● Таблици за технически параметри

◆ ВАКУУМНИ ПРОМЯНА

◆ ВЪЗСТАНОВЕН КРЪГ КРАЙТЕР

◆ Пролетни машини

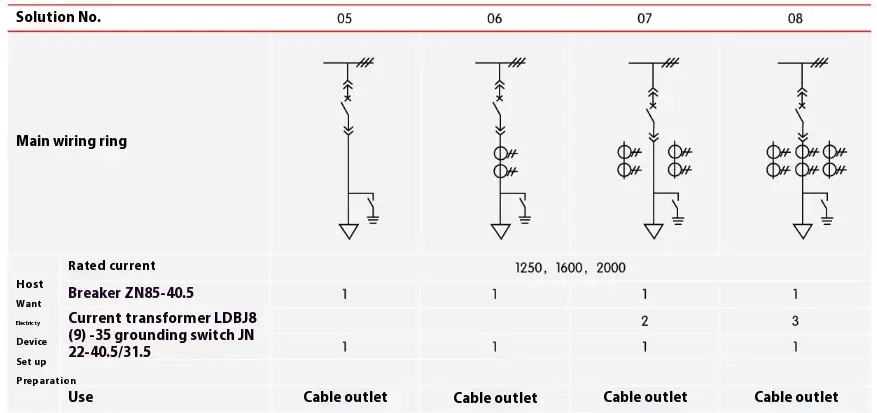

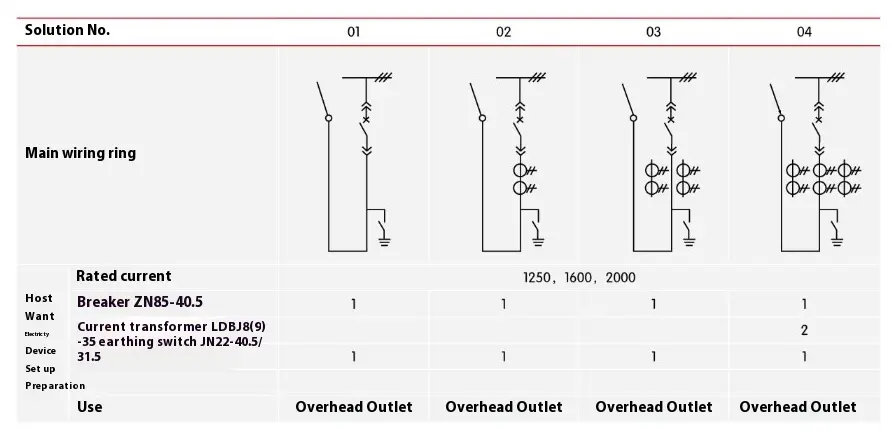

● Схеми за окабеляване

Има 27 често използвани типични първични схеми за окабеляване за облекчаване на брони, облечени с брони, които могат да отговорят на нуждите на входящите линии на кабелите и изходящите линии на кабелите на потребителите, входящите линии и изходящите линии, комуникацията и измерването, защитата и т.н. Ако има други схеми, различни от съществуващите схеми, моля, консултирайте се с производителя.

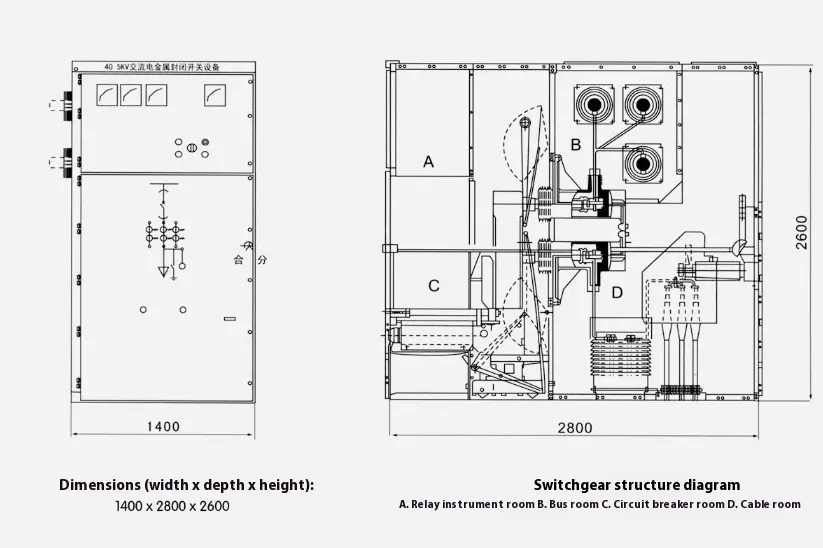

● Структурни размери на облеченото с броня превключващи се разпределителни уреди

● Инсталиране на превключватели

▶ Височината на електрическата зала на превключващата къща Kyn61-40.5 Тип, облицована с броня: ≥ 4500 мм

▶ Разстояние от задната част на шкафа до стената: ≥ 1500 мм

▶ Плоста на основната рамка: ≤ 1 mm/m

▶ Вградената канална стомана на основата не трябва да надвишава 3 мм над земята

▶ Може да се фиксира върху основата чрез болтове или заваряване

▶ Теглото на разпределителното устройство е около 1800 кг

▶ Ширина на коридора за работа на превключвател (един ред): ≥3000 мм и двоен ред (лице в лице) ≥4000 мм.

● Консистенция на продукта

◆ Основен номер на схемата на първичната линия, диаграмата на единичната шина, диаграмата на подреждането и диаграмата на оформлението

◆ Електрическа схематична диаграма и схема на подреждане на терминал на вторичната верига

◆ Спецификация на модела и количество електрически компоненти на облицовани с броня превключващи се разпределителни уреди

◆ Спецификации и материали на основния автобус и клоновата шина

◆ Имена и количества резервни части и резервни части

◆ Специални изисквания се договарят с фабриката

◆ Поради непрекъснатото подобряване на продуктовата технология, всички данни се подчиняват на последното потвърждение от техническия отдел на нашата фабрика. Ако има някаква промяна, няма да има забележка.

● Инструкции за поръчка

◆ Основна схема на окабеляване Диаграма, целта и системната диаграма на системата с една проводник; Номинално напрежение; Номинален ток; Номинална тока с късо съединение; План за оформление на помещението за разпределение на мощността и план за конфигуриране на разпределителни уреди и т.н.

Посочете спецификациите на входящите и изходящите кабели

◆ Изисквания за функции за контрол, измерване и защита на Switchgear и други заключващи и автоматични устройства.

◆ Модел, спецификация и количество на основните електрически компоненти в Switchgear. Ако е необходима връзка с автобусния мост между разпределителни или входящи шкафове, се предоставят специфични данни като номинален ток за носене на автобусен мост, обхват на автобусен мост и височина от земята

◆ Когато облеченото от броня превключващи се разпределителни уреди се използва в специална среда, той трябва да бъде определен подробно при поръчка.

◆ Други специални изисквания.

● Схематична схема на фондация за инсталиране на Switchgear
