Оборудване за превключване на брони

● Обобщение

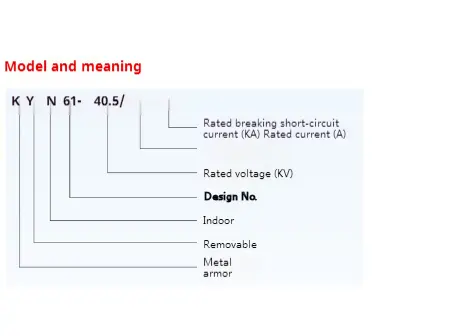

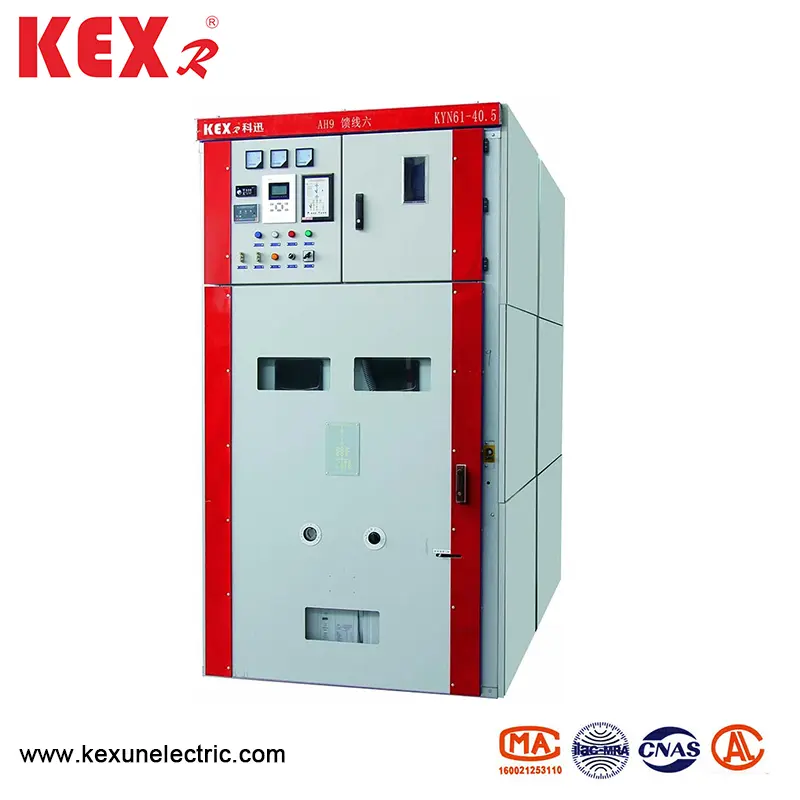

KYN61-40.5 оборудване за превключване на брони, облечени с броня (наричано по-нататък оборудване) е пълно устройство за разпределение на закрито с трифазно AC 50Hz и номинално напрежение от 40,5kV. Като електроцентрали, подстанции и индустриални и минни предприятия за получаване и разпределяне на електрическа енергия, тя може да контролира, защитава и открива вериги и може да се използва и на места с чести операции. Това оборудване за превключване съответства на GB/T11022-1999, GB3906-2006 и DL404-1997.

● Технически параметри за всеки компонент на оборудването за превключване на превключвател KYN61-40.5

◆ ВАКУУМНИ ПРОМЯНА

◆ ВЪЗСТАНОВЕН КРЪГ КРАЙТЕР

◆ Пролетни машини

● Структурни характеристики на KYN61-40.5 Тип оборудно с превключвател на броня превключващо оборудване

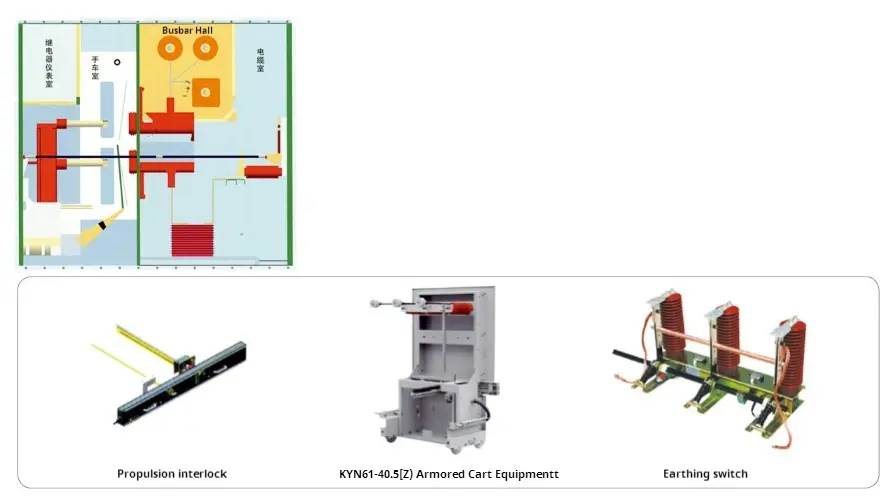

Оборудването на превключвателя е проектирано според стандарта на бронираното метално оборудване в GB3906-1991 и IEC298. Цялото оборудване се състои от две части: оборудването и частта за изтегляне (ръчна количка). Структурата на оборудването се сглобява и комбинира с болтове. Интериорът на превключващото оборудване е разделен на помещение за прекъсвач, главна автобусна стая, кабелна стая и реле за инструменти чрез метална преграда. Нивото на защита на обвивката достига IP3X, а нивото на защита между отделенията е IP2X, а всички метални структурни членове са надеждно обосновани. Всяко отделение на основната система на контура има канал за освобождаване на налягане за независими отработени газове.

◆ Черупка и дял

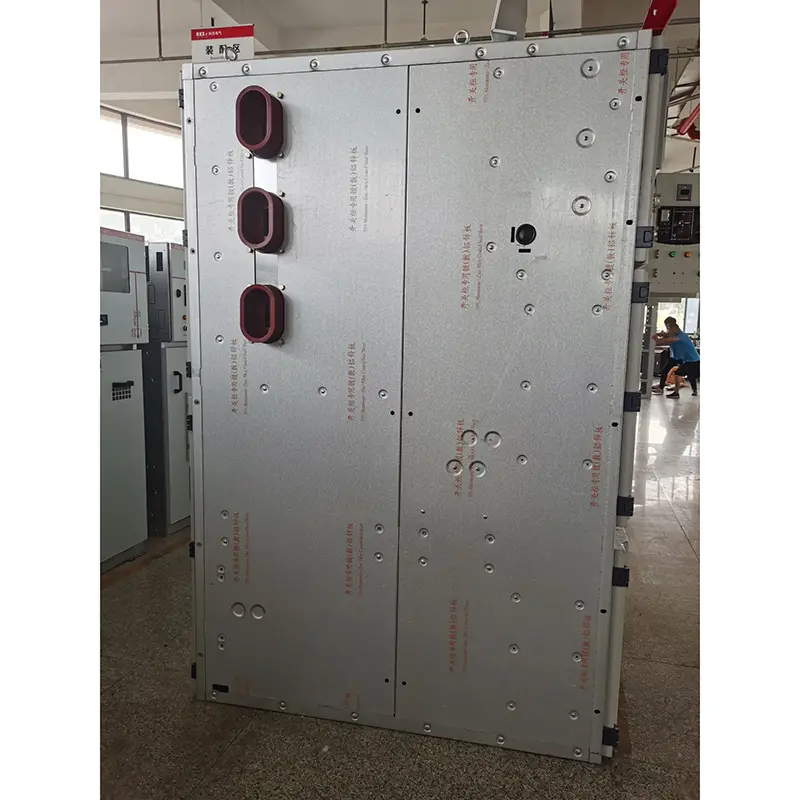

Черупката и преградата на облеченото с броня превключващо превключващо оборудване са закрепени от студено валцувана стоманена плоча, след като се обработват и се огъват от инструментите на CNC Machine. Следователно, сглобеното оборудване може да гарантира равномерността на структурните размери. Оборудването на превключвателя, облечено с броня, е разделено на помещение за прекъсване на веригата, главна автобусна стая, кабелна стая и релейна инструментална стая и всяка част е разделена чрез заземен метален преграда.

◆ Чатка

Картината може да бъде разделена на разделител за прекъсвач, ръчна количка, ръчна количка, измервателна количка, изолация на количка и др. Всички видове количка имат еднаква форма и размер, а количките със същата цел са взаимозаменяеми. Доставката има позиция за изпитване/изолация и работно положение в оборудването и всяка позиция е оборудвана с блокиращо устройство, за да се гарантира, че количеството не може да се движи небрежно, когато е в горните две позиции.

◆ Отделение на прекъсвача

В отделението за прекъсвач на веригата е инсталирана специфична песен за преместване на количеството за преместване. Когато прекъсвачът се движи между позицията на изпитването и работното положение, изолационният клапан автоматично се отваря или затваря, което гарантира, че персоналът не докосва зареденото тяло. Частта може да се работи със затворена врата на оборудването, а позицията на количеството в оборудването може да се види през прозореца за наблюдение и в същото време да се видят всякакви функционални знаци на количката.

◆ Бутово отделение

Основната шина води от оборудването за превключване на превключване на един броня към друг и се фиксира от клониращи малки автобуси и статични кутии за контакт и се фиксира от ръкави на автобус при пресичане на страничните плочи на съседно оборудване. Всички автобуси приемат композитна изолация.

◆ отделение за кабели

PT, заземяващ превключвател, мълния и множество кабели могат да бъдат инсталирани в кабелната стая.

◆ Релейна стая

Вътрешната платка и панела на релето могат да бъдат оборудвани с вторични компоненти като контролни и защитни компоненти, инструменти за измерване и показване и индикатори за наблюдение на живо.

◆ Заключващо устройство

Оборудването на превключвателя, облечено с броня, има надеждно блокиращо устройство, което ефективно гарантира безопасността на операторите и оборудването;

Когато превключвателят на заземяването е в офлоу, количката може да се премести само от позицията на изпитване/изолация в работно положение; И задната врата не може да бъде отворена, като по този начин се предотвратява погрешно влизане в електрифицирания интервал. Когато количката е напълно извадена от оборудването или когато количеството е в положението за изпитване/изолация в оборудването и превключвателят за заземяване е блокиран и отключен, превключвателят за заземяване може да бъде затворен. Когато количеството е в работно положение, превключвателят на заземяване не може да бъде затворен. Той предотвратява превключвателя за заземяване да бъде включен по погрешка и предотвратява преместването на ръчната количка в работно положение, когато превключвателят на заземяване е в затворено положение. Само когато ръчната количка на прекъсвача е в положението за изпитване/изолация или работно положение, може да се управлява прекъсвачът; Освен това, след затваряне на прекъсващия прекъсвач, количката не може да се движи, което не позволява на живо натоварването да натиска и дърпа прекъсвача по погрешка. Електрическото блокиране може да бъде инсталирано между оборудването.

◆ Устройство за заземяване

В кабелната стая има 6 × 50 мм2 заземяваща автобусна лента, която може да премине през съседното оборудване и да осъществи добър контакт с оборудването.

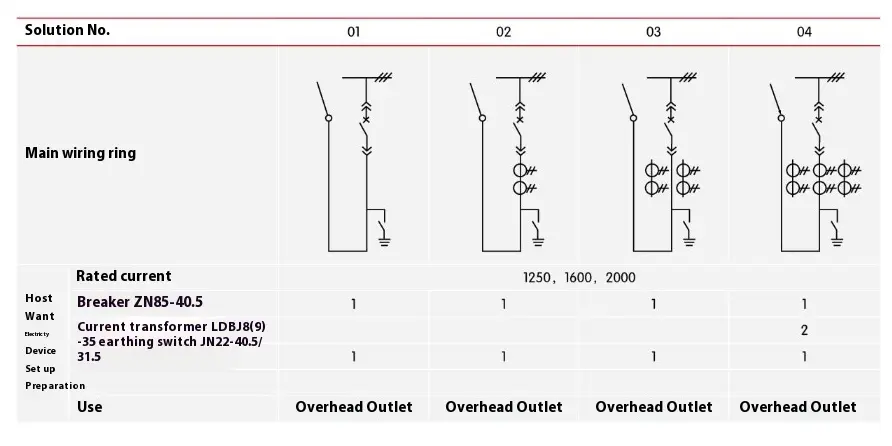

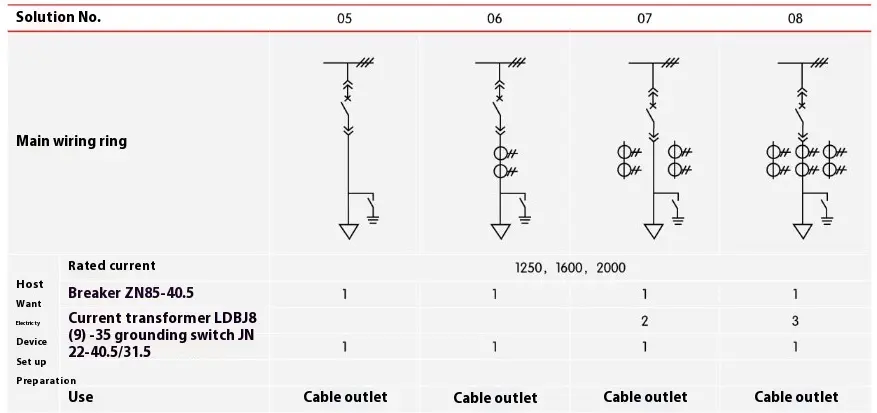

● Основна схема за окабеляване

Има 27 често използвани типични първични схеми за окабеляване за оборудването за превключване на превключвателя на бронята, което може да отговори на нуждите на входящите линии на кабелите и изходящите линии на кабелите на потребителите, входящите линии и изходящите линии, комуникацията и измерването, защитата и т.н. Ако има други схеми, различни от съществуващите схеми, моля, консултирайте се с производителя.

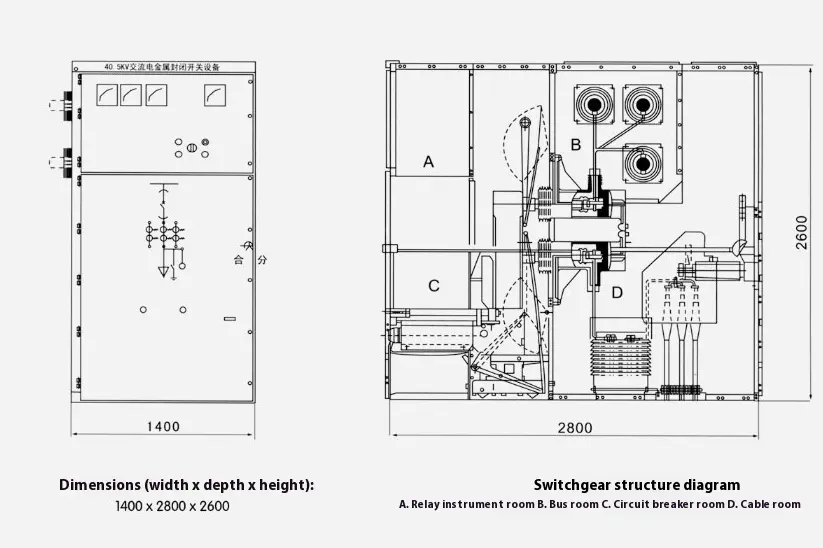

● Структурни размери и схематична диаграма на оборудването за превключване на бронята
