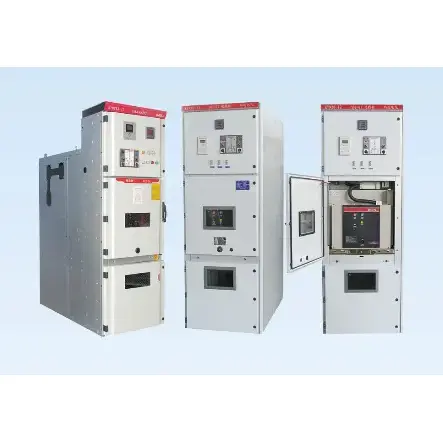

HV Switchgear

● Използване на условия

▶ Температура на въздуха: -10 ~ 40 ℃;

▶ Надмора: под 1000м

▶ Влажност: Относителна влажност: Средно дневната по -малка от 95%, а средната месечна е не повече от 90%

▶ Налягане на водната пара: Средната стойност на дневната стойност не е повече от 2,2kPa, а средната стойност на месечната стойност не е повече от 1,8kpa ；; Когато температурата спадне внезапно, може да се появи кондензация, придружена от замърсяване. Този продукт е подходящ за следните две условия на околната среда, които са по -тежки от нормалните условия:

(1) Кондензацията не е често (не повече от два пъти месечно) и е леко замърсена;

(2). Като цяло няма кондензация (не повече от два пъти годишно), което е сериозно замърсено

▶ HV Switchgear е подходящ за тежки места, където няма опасност от пожар и експлозия, а сериозното замърсяване е достатъчно, за да корозира металите и да унищожи изолацията

▶ Kyn28-12 Type HV Switchgear е подходящ за места, където няма насилствени вибрации, неравности и вертикален наклон не надвишават 80.

Забележка:

(1) HV превключвателя позволява съхранение и транспортиране на -30 ℃

(2) Когато надморската височина надвишава 1000 м, тя се обработва съгласно B/2102 "технически изисквания за електрически апарат с високо напрежение, използвайки зони за надморска височина"; Когато надморската височина не надвишава 2000 милиона, не се предприемат мерки за спомагателно оборудване с ниско напрежение;

(3) Когато действителните условия за използване са различни от горните, той се договаря както от потребителя, така и от производителя.

◆ HV превключвателя се състои от две части: фиксиран корпус на шкафа и теглеща част (ръчна количка за кратко) (вижте фигура за схематичната схема на HV Switchear Structure Belows). Черупката на корпуса на шкафа на SwitchGeart и дъските на всяка функционална единица са закрепени от стоманени плочи с алуминий-цинкови покрития. Нивото на защита на превключвателната обвивка достига IP4X, а нивото на защита на всяка борба за разделяне на отделението и вратата на прекъсвача е P2X, когато се отвори. HV превключвателя тип KYN28-12 може да бъде оборудван с VS1, Zn 12V ръчна количка за вакуумна верига и ръчна количка VD4 вакуумна верига и VC вакуум контактор, произведен от ABB Company. Разходите могат да бъдат инсталирани в двойни шкафове, тоест в подредба отзад назад. Инсталирането и отстраняването на грешки в шкафа за превключване може да се извърши отпред, така че шкафът за превключване може да бъде инсталиран срещу стената. Най -голямото предимство на инсталирането срещу стената е да спестите пространството на пода. В допълнение, HV разпределителното устройство може да бъде инсталирано без стената, тоест двустранният тип поддръжка. Вътрешното структурно оформление на двете е непоследователно и предимството му е удобна поддръжка.

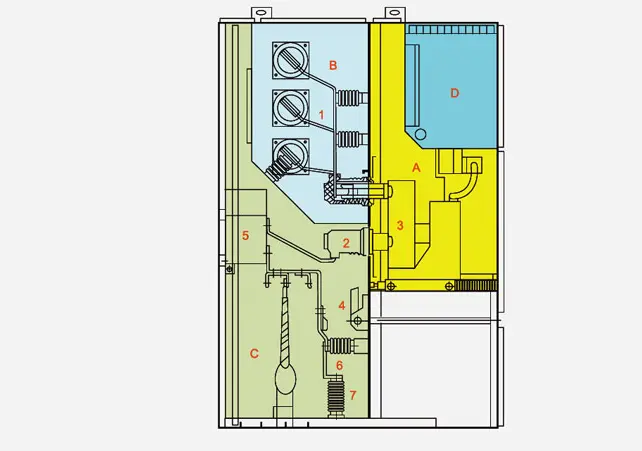

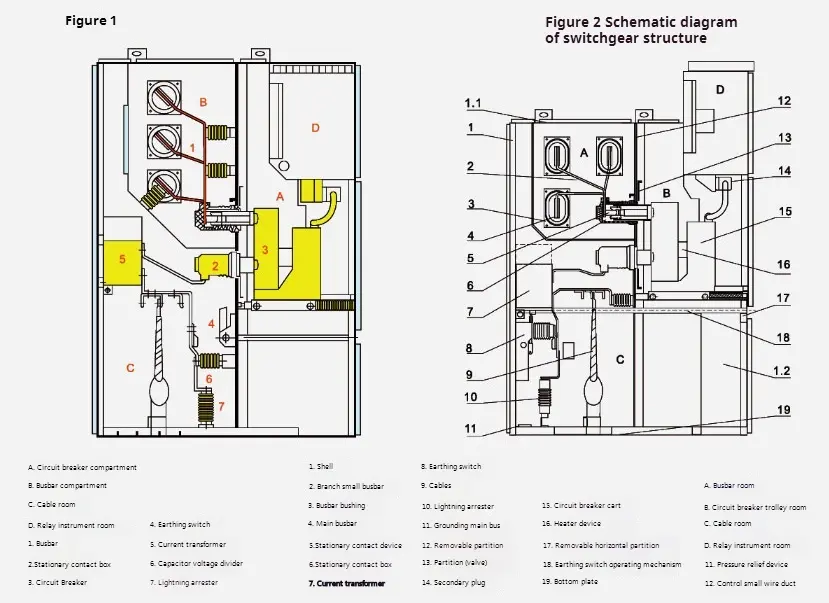

◆ HV структура на превключване

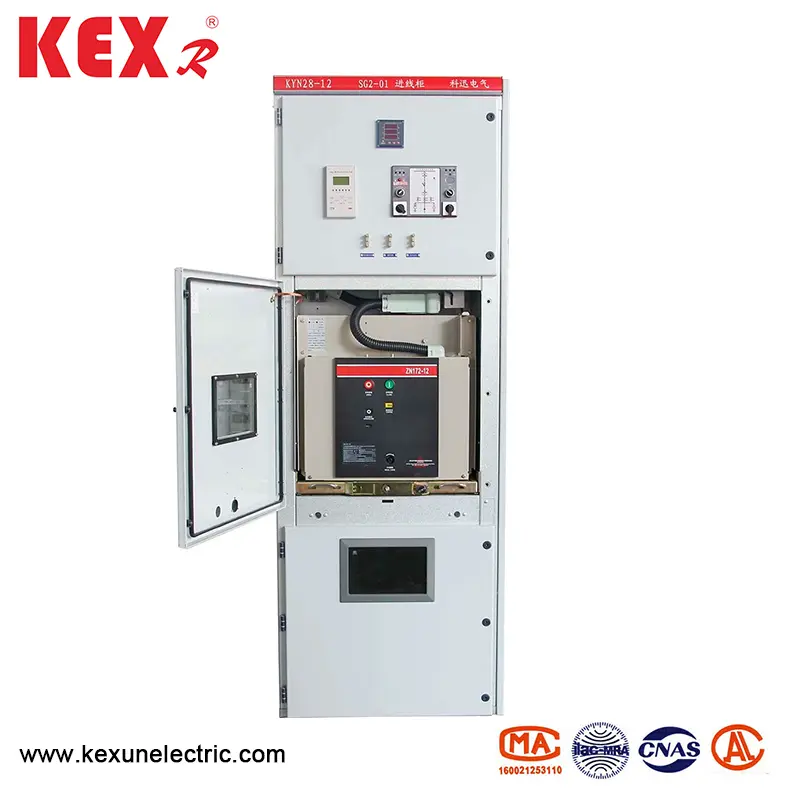

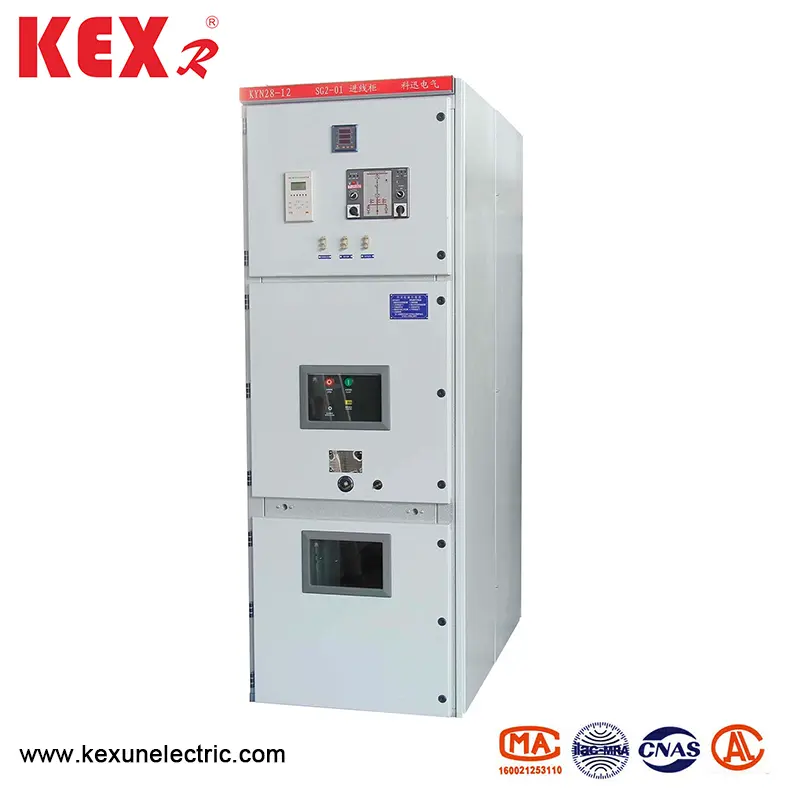

◆ Преглед на превключвателя KYN28-12 Type HV

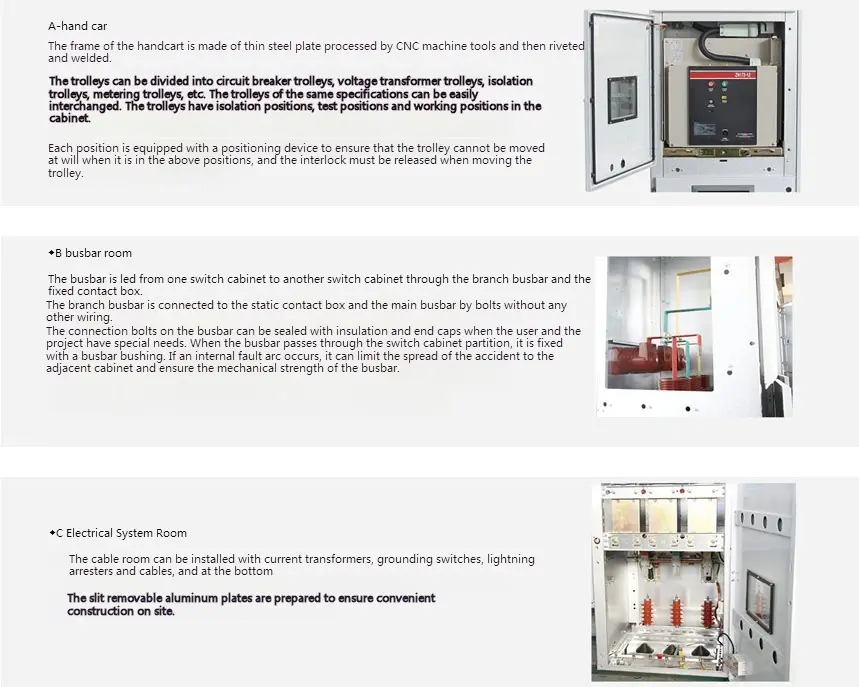

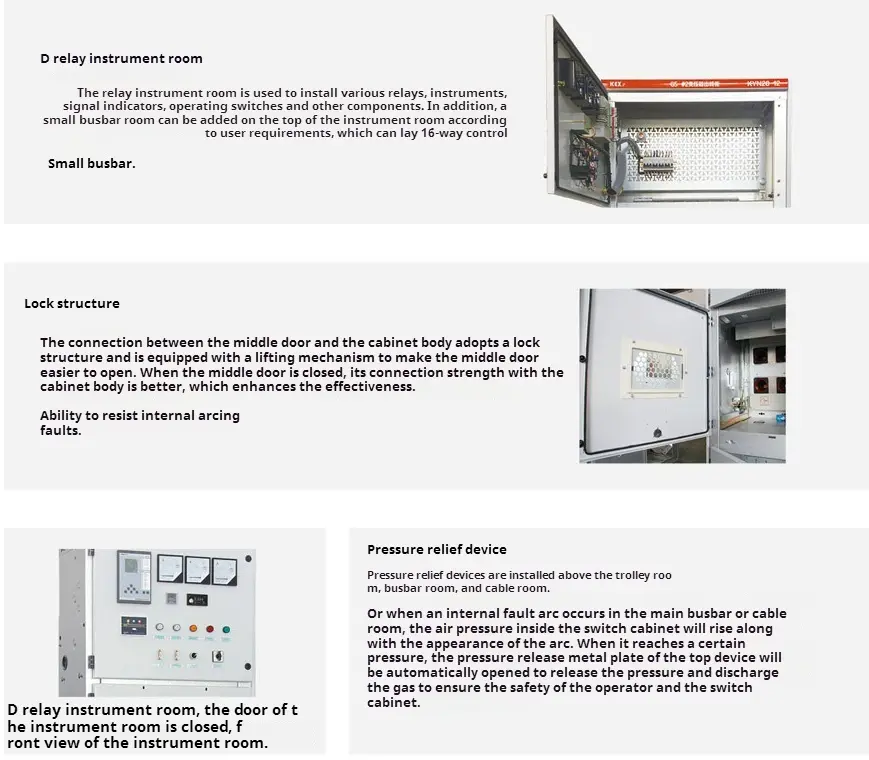

Черупката на шкафа и разделянето на HV превключвателя са изработени от стоманени плочи с алуминиево-цинково покритие или стоманени плочи, закрепени, след като са обработени и огънати от инструментите на CNC Machine, а сглобеният шкаф за превключване може да поддържа еднаквостта по размер. Стоманената плоча с алуминиево-цинково покритие има силни антикорозия и анти-окисляване и по-висока механична якост от същата стоманена плоча. Интериорът на HV Switchgear е разделен на 1. Стая на количка 2. Автобусна стая 3. Кабелна стая 4. Релейна инструментална стая, а обвивката на всяко устройство има независимо заземяване. Вратите на разпределителното устройство са пръскани с електростатична пластмаса, за да направят техните повърхности да имат предимствата на устойчивостта на удар, устойчивост на корозия и красив външен вид (цветът може да бъде персонализиран от потребителите).

◆ Черупка и дял

Черупката и разделянето на HV превключвателя KYN28-12 са направени от висококачествени импортирани алуминиеви цинкови стоманени плочи, които са закрепени, след като са огънати от машинните инструменти на CNC, така че сглобените HV превключватели могат да поддържат еднообразието по размер. Той има силна устойчивост на корозия и устойчивост на окисляване и има по -висока механична якост от същата стоманена плоча. HV Switchgear е разделен на стая за колички (отделение за прекъсване на веригата), автобусна стая, кабелна стая и релейна стая за инструменти (помещение с ниско напрежение) на дял. Черупката на всяка единица е заземена независимо.

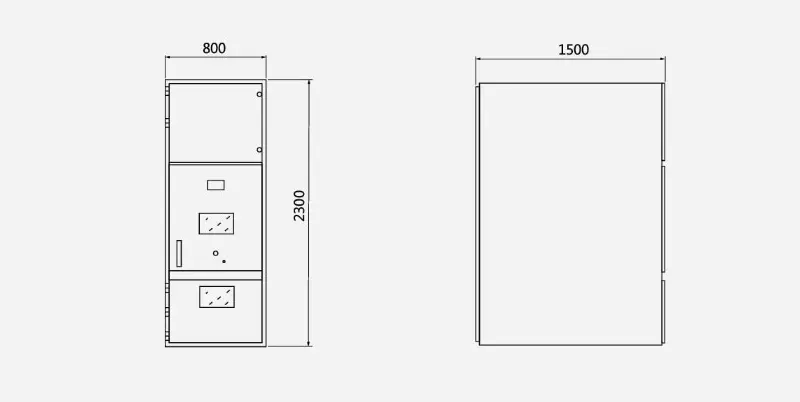

◆ Размерите на очертанията на HV превключвателя е като Belows:
